ハンディ型シグナルアナライザを使った高精度なサイトサーベイにより、無線アクセスポイント・機器設置時の電波障害を迅速に解決!

アプリケーション

2.4GHz帯(ISMバンド)の電波は、様々なシーンで数多く使用されるようになってきました。オフィス・病院・公共機関・工場などにおいては、無線LAN・ZigBee・Bluetooth・コードレス電話をはじめとするワイヤレス機器を使っていないところの方が少なくなっています。

但し、ワイヤレス機器の普及に伴う弊害も出ています。例えば、思ったように通信速度が出ない、場所や時間帯によって通信状況が変化し、安定した通信ができないケースが多く見かけられます。電波は目に見えないこともあり、これらの原因を調査・解決することは容易ではありません。

また、新たに無線機器を導入・設置する際にも、既存の電波干渉の無いチャネル配置を行うことは、とても困難です。

これらの課題を解決するツールとして、当社のハンディ型シグナルアナライザ(MSA500シリーズ)2.4GHz帯アンテナ(M404)、ロギングソフトウェア(MAS510)を使用することにより、2.4GHz帯の電波を高精度に測定することができます。

長時間に亘るサイトサーベイで、電波の時間的変化を知り、無線アクセスポイント・機器設置時に、干渉を避けて適切なチャネル選択を行うことができるようになります。

また、シグナルアナライザ(リアルタイムスペアナ)は、最高30usの高速測定により、高速にホッピングする電波も捕捉することができます。

ソリューション

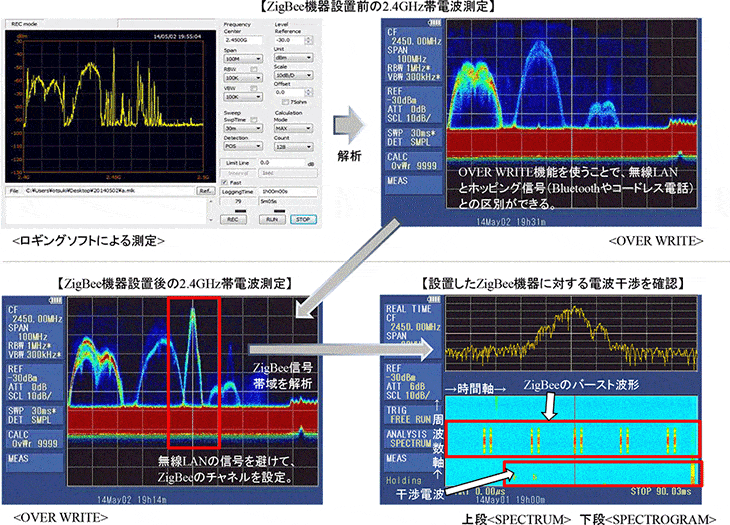

無線LAN,コードレス電話の電波が飛び交う環境に、ZigBeeを使った無線機の設置を行った様子

システム構成・価格

ハンディ型シグナルアナライザ(MSA538)¥748,000
リチウムイオン電池(MB400)¥21,600
無線LAN帯アンテナ(M404)¥18,000
ロギングソフトウェア(MAS510)¥195,000
USBケーブル(MI400)¥3,500
合計価格(税抜き)¥986,100

製品紹介

シグナルアナライザ MSA538

MSA500シリーズの中でもっともポピュラーなモデル
■測定周波数:20kHz~3.3GHz

ポータブルアンテナ

低VSWRにより、各種無線機器の送受信用途に最適。
半波長ダイポールアンテナと同様の特性。

バッテリ リチウムイオン電池 MB400

合機種:MSA400/500シリーズ

ロギングソフトウェア MAS410/510

無人監視で測定データをロギングするPC用ソフトウェア。

通信ケーブル MI400

USBケーブル
