マイクロニクス

制御測定装置 ME8620

  • 【生産完了品】

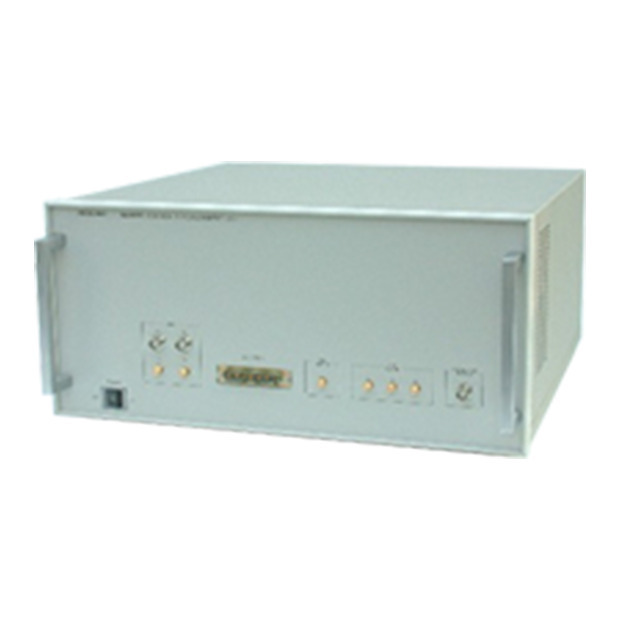

    写真:制御測定装置 ME8620
    • マイクロ波の信号をRSUシュミレータ、電力計、スペクトラムアナライザに切換える機能
    • マイクロ波信号を検波して被変調波を取り出す機能
    • デジタイザ機能、④周波数カウンタ機能
    • BER測定機能

制御測定装置 ME8620の仕様

マイクロ波切換器
周波数帯域 0.5~18GHz
 検波部
周波数帯域
  • 搬送波:3~7GHz
  • 変調波:DC~10MHz(-3dB)
入力特性
-最適ピークレベル -18~-25dBm(この間内部固定減衰器で調整可能)
-ダイナミックレンジ 30dB(最適ピークレベルが入力されたとき)
デジタイザ部
測定周波数帯域 DC~15MHz(-3dB)
サンプリング速度 100MS/s
A/D分解能 8ビット
メモリ長 64kワード
ゲイン切換 0.2、0.5.、1V/FULL(3レンジ)
周波数カウンタ部
測定周波数範囲 4MHz最大
ゲート時間 1秒(測定桁数:22ビット(4,194,303))
基準周波数確度 ±10ppm以下(23±5℃にて)
プログラマブル減衰器部 【オプション】
周波数範囲 4~8GHz
最大減衰量/ステップ 64dB/0.03dB
減衰量確度
  • ±1.0dB以下(0~20dB)
  • ±1.8dB以下(>20~40dB)
  • ±2.5dB以下(>40~64dB)
切換速度 おおよそ30μs(時定数)
プログラマブル減衰器部 【オプション】
比較データサイズ 128kバイト(最大)
測定時間 1~4096秒/1秒ステップ
トリガパターン 8~32ビット/8ビットステップ
エラーレート 2.3×10-10(最小)
標準付属品
GP-IBケーブル、電源コード、取扱説明書

※この製品は生産完了品です。あらかじめご了承ください。
