ハンドオーバーテスタ MH3800

  • 写真:ハンドオーバーテスタ MH3800

    ハンドオーバーテスタ MH3800ダウンロード

    • 電波のエアーでの変化をシミュレートするのに最適
    • 試験環境の定量化、ロングラン(エージング)試験、試験の自動化による検証工数の効率アップ
    • 試験系は標準8経路、最大64経路(MAT800/810を64台一括制御)まで組むこと可能

ハンドオーバーテスタ MH3800の特長

  1. 移動端末の通信が基地局Aから基地局Bへ遷移する電波の減衰過程をシミュレーション。
  2. イメージ図:ハンドオーバーテスタ MH3800

    ※MH3800では、通信環境を模擬するのみとなりますので、実際の通信品質評価(スループット測定やパケットキャプチャ)は、iperfやWiresharkなどの評価ソフトウェアが必要です。

  3. ハンドオーバー(ハンドオフ)評価
  4. 複数の基地局・アクセスポイントに対して、移動端末が近付く⇔遠ざかるときの電波の強弱を模擬でき、ハンドオーバーを発生させます。

    減衰量シナリオは最大64チャンネル同期制御できます。

  5. フォールバック(伝送速度の低下)動作試験
  6. セルに対する距離減衰量を連続的・無瞬断でシームレスに切り替えることができます。

    高速プログラマブルアッテネータMAT800/810は、電子式可変アッテネータであり、かつ最高切換速度が2μsと非常に高速で、シャドウイング等の過渡現象を模擬することができます。

  7. ロングラン(エージング)試験
  8. 同じシナリオでの繰り返し試験を自動化することで、試験効率・工数を改善することができます。

    昼夜における連続耐久試験も無人で行うことができます。

  9. 汎用性・拡張性が高いシステム
  10. 周波数範囲(300MHz~13.5GHz)内での使用であれば、通信規格を気にする必要はありません。

    設備の陳腐化が無く、汎用性・拡張性に優れています。

  11. 簡便なシナリオ作成・制御
  12. 減衰量データ作成・制御ソフトウェアMAS801は、直感的な操作でシナリオ作成や制御ができます。

    また、シナリオ実行中の減衰量データをモニタすることができます。

  13. 対象マーケット
  14. セルラー(2G・GSM・3G・CDMA・4G・LTE・WiMAX・5Gなど)、無線LAN、Bluetooth、Zigbee、NFC・RFID、Wi-SUN、UWB、ETC2.0・DSRC、M2M、センサー、ウェアラブル、衛星通信など

    適応周波数:300MHz~13.5GHz(プログラマブルアッテネータの仕様による)

ハンドオーバーテスタ MH3800のシステム構成例

無線LANの2経路(2つのアクセスポイントと1つのクライアント)におけるハンドオーバー

図:ハンドオーバーテスタ MH3800のシステム構成例

高速プログラマブルアッテネータ

Scroll
型式 周波数範囲 最大減衰量 最大入力
MAT800A 1.5~4.5GHz 80dB 100mW (+20dBm)
  ※P1dB
MAT800B 3.0~9.0GHz
MAT800C 4.5~13.5GHz
MAT800D 1.95~5.85GHz
MAT800E 0.75~2.25GHz
MAT810 0.3~6.6GHz 60dB 25mW (+14dBm)
 ※P2dB

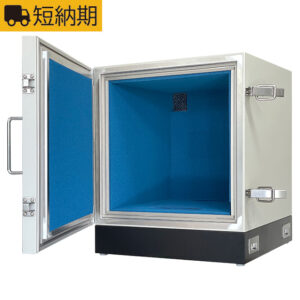

電波箱シールドボックス

Scroll
  型式   外形寸法(W,H,D mm)   内部寸法(W,H,D mm) シールド性能 備考
MY1510 380×165×380 315×100×315 70dB typ@2.4GHz
MY1515 465×214×465 400×150×400 70dB typ@2.4GHz 換気ファン付
MY1520 520×520×520 460×460×460 70dB typ@2.4GHz
MY1520SW 520×520×520 460×460×460 70dB typ@2.4GHz シールド窓付
MY1525 460×570×582 340×340×400 90dB typ@2.4GHz 換気ファン付
MY1530 1120×705×620 1000×500×500 70dB typ@2.4GHz

ハンドオーバーテスタ MH3800の関連資料

※仕様・形状は、事前の断りなしに変更されることがあります。
