電波暗箱/シールドボックス ミリ波対応 MY6520

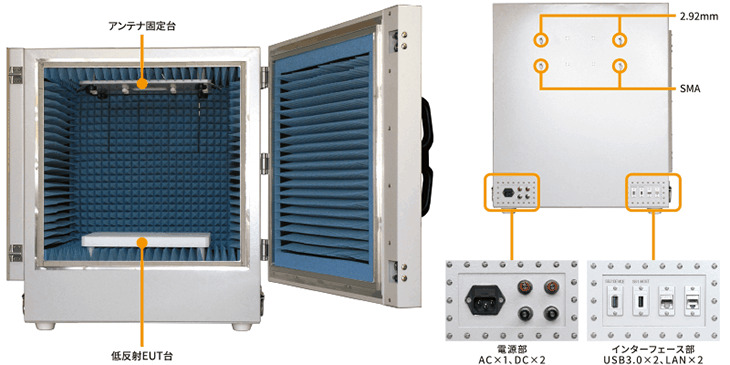

  • 写真:電波暗箱/シールドボックス ミリ派対応 MY6520

    電波暗箱/シールドボックス ミリ派対応 MY6520ダウンロード

    • 5G NR 対応端末・デバイス・チップセット等の、簡易的なOTA 試験(プロトコル機能、スループット等) に好適
    • 対応周波数は700MHz~30GHz で、5G NRのスタンドアロン(Standalone:SA)およびノンスタンドアロン(non-Standalone:NSA)の両モードでの評価に利用できる
    • 小型、軽量、安価な国産の電波暗箱

MY6520の仕様

MY6520仕様

外形寸法 約 743(W)×830(H)×721(D)mm ※IF部・突起物等除く
内部寸法 約 500(W)×500(H)×500(D)mm ※突起物等除く
シールド性能

60dB以上@700MHz~6GHz
20GHz~30GHz

電波吸収体
吸収性能
(代表値)
ピラミッド型ウレタンタイプ
25dB@3GHz
35dB@5GHz
40dB@10GHz
45dB@15GHz
50dB@24GHz以上

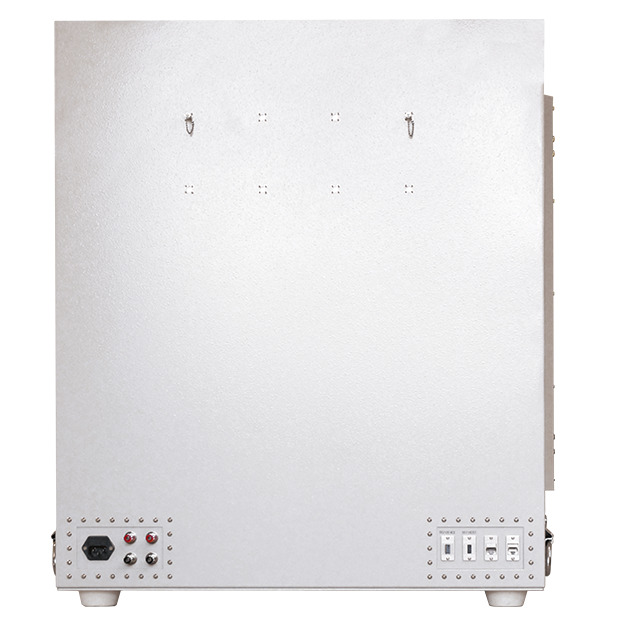

RFコネクタ
(背面)
  • 2.92mm(J-J)×2個
  • SMA(J-J)×2個
インタフェース
(背面)
  • AC×1個(100V、単相2線+アース)
  • DC×2組(ジョンソン端子4極)
  • USB3.0 TypeA×2個
    (極性有り;外Device-内Host×1、外Host-内Device×1)
  • LAN×2個(Cat.6A)
重量 約 33kg(本体のみ)
主材質 アルミ
その他
  • 低反射EUT台@内部下
  • アンテナ固定台@内部上
オプション
(工場出荷時)

■RFコネクタ追加(MY6500-K/MY6500-SMA )
2.92mm(K)コネクタまたはSMAコネクタを合計4個まで増設可

■インタフェース(カスタマイズ)
USB3.0をUSB2.0に変更可(極性無し)
USB3.0の極性(Device・Host)変更
USBとLANの組合せ変更可(例;USB×4やUSB×1・LAN×3など)

オプション ホーンアンテナ各種
価格 1,680,000円

MY6520の特長

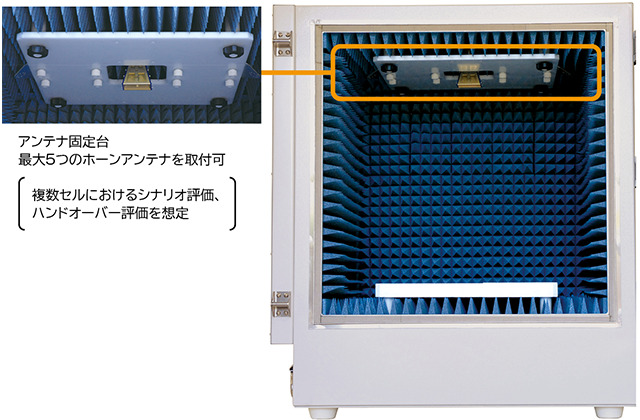

  • 写真:MY6520内部
  • ■プロトコル機能試験用に特化した、小型、軽量、安価な電波暗箱

    ■ピラミッド型電波吸収体の特性により、内部反射を低減

    ■低反射EUT台およびアンテナ固定台を標準装備

    ■工場出荷時オプションで、RFコネクタの追加およびインタフェースの仕様変更が可能

    ■ワンタッチロック機構(鍵付き)

    ■カスタマイズ対応可

※詳細につきましては、お気軽にお問合せください。

EIRP(等価等方輻射電力)校正例

  1. ゲインが既知のアンテナ同士をボアサイト方向で測定する。
    Pt[dBm] 送信アンテナ給電点電力
    Gt[dB] 送信アンテナゲイン
    Pt eirp[dBmeirp] 送信アンテナ輻射電力
    Pt[dBm]+Gt[dB]
    Pr[dBm] 受信アンテナ+同軸ケーブルを経た電波暗箱のRFコネクタ部の受信電力
  2. アンテナ結合度を求める。
    K[dB] Pt eirp[dBmeirp]-Pr[dBm]
  3. 校正と同じ受信系で被測定デバイス(EUT)の輻射電力が測定できる。
    P eirp[dBmeirp] Pread[dBm]+K[dB]

図解:EIRP(等価等方輻射電力)校正例

オプション

アンテナ

  • 写真:標準ゲインホーン

    MY6500-01

    型番 MY6500-01
    形状 標準ゲインホーン
    周波数範囲 26GHz~40GHz
    利得 18~21dBi(typ)
    VSWR 1.3(typ)
    コネクタ 2.92mm(J)
    サイズ 39.7(W)×29.0(D)×67.5(L)mm
    特長 直線偏波のピラミダルホーンアンテナ
    価格 390,000円
  • 写真:クアッドリッジホーン

    MY6500-02

    型番 MY6500-02
    形状 クアッドリッジホーン
    周波数範囲 5GHz~50GHz
    利得 4~14dBi(typ)
    VSWR 2.5(typ)
    コネクタ 2.4mm(J)
    サイズ 45(W)×45(D)×55(L)mm
    特長 水平・垂直両偏波をカバーする
    価格 990,000円

アダプタ

■中継アダプタ(2.92mm、P-J)
・型番:MY6500-A1 ・価格:¥23,000

■変換アダプタ(2.4mm-2.92mm、P-J)
・型番:MY6500-A2 ・価格:¥39,000

RFコネクタ追加(工場出荷時)

■2.92mmコネクタ
・型番:MY6500-K ・価格:¥29,000

■SMAコネクタ
・型番:MY6500-SMA ・価格:¥5,800

同軸ケーブル(電波暗箱-アンテナ間)

・長さ:61cm(2.92mm、P-P)・型番:MY6500-C061 ・価格:¥51,000

MY6520の関連資料

※ 仕様・形状は、事前の断りなしに変更されることがあります。
