電波暗箱/シールドボックス ハンドインタイプ MY3710HS

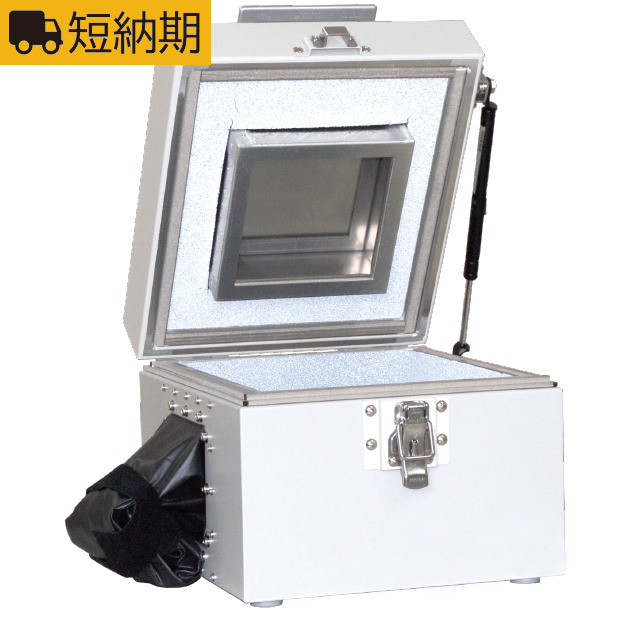

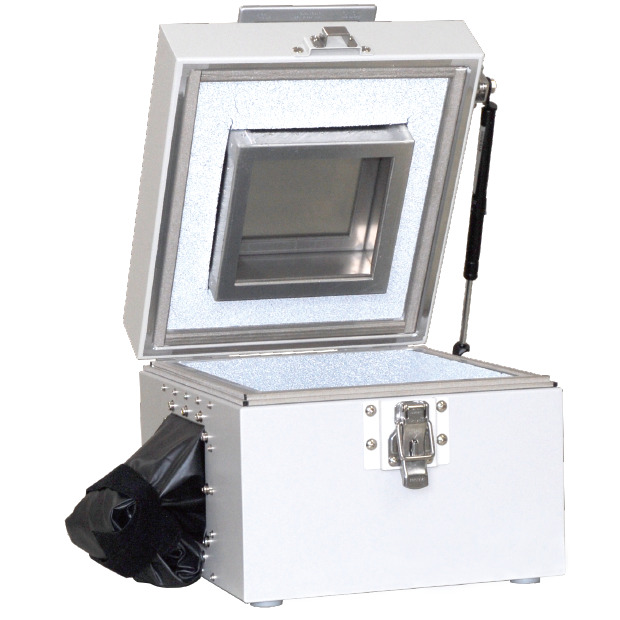

  • 写真:電波暗箱/シールドボックス ハンドインタイプ MY3710HS

    電波暗箱/シールドボックス ハンドインタイプ MY3710HSダウンロード

    • MY3710の高シールド性能型(80dB 以上)タイプ

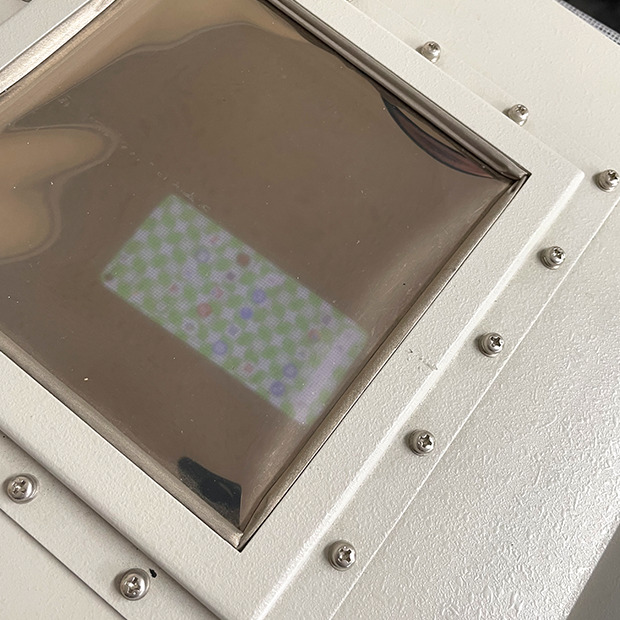

    • DUT(測定対象物)を入れたままシールドウィンドウから内部を見て素手で直接操作可能。
    • 携帯電話・スマートフォン・スマートウォッチ・タブレット端末・ウェアラブル端末・無線通信機能付携帯ゲーム機などの評価に最適。

MY3710HSの特長

  1. 高いシールド性(80dB以上@600MHz ~ 6GHz) を確保
  2. モバイル端末の通信方式で主流の 3G/4G(LTE/WiMAX)/Wi-Fi(2.4GHz帯および5GHz帯)等の様々な電波を遮断できます。

    弊社独自のシールドウィンドウ技術により、この性能を実現しています。

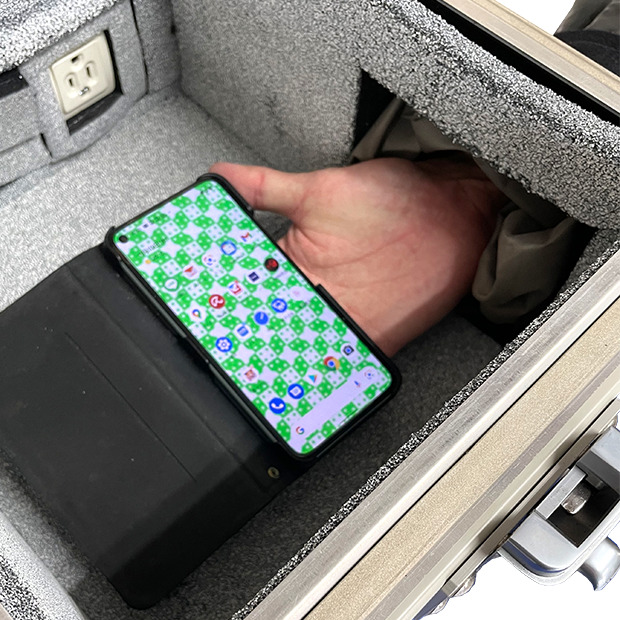

  3. 素手でDUT(測定対象物)を直接操作可能
  4. 素手で直接操作ができますので、グローブタイプ特有のタッチパネルの反応の悪さが解消され、細かな操作が行えます。またオプションのMY3700-001装着すれば両手での操作も可能。

  5. 小型・軽量
  6. 外形寸法:約320(W)×260(H)×360(D)mm(突起物含まず)、重さ:約 9kg (I/Fモジュール含まず)と小型・軽量タイプ。10インチ型タブレット端末が入ります。

  7. ワンタッチロック機構で操作が楽
  8. 開蓋時はツマミを回すだけでロックが解除され、閉蓋時は蓋を閉じるだけでロックされるので操作が非常に楽です。

  9. 多彩なインタフェースに対応
  10. オプションのI/Fモジュールを交換することにより、様々なインタフェースで使用することができます。

    これらインタフェースの多くにはノイズフィルタが挿入されており、ケーブルから侵入するノイズの影響を低減させています。

MY3710HSの仕様

外形寸法 約320(W)×260(H)×360(D)mm
(突起物を除く)
内部寸法 約250(W)×145(H)×290(D)mm
重さ 約 9kg
(I/Fモジュール含まず)
構造 電波吸収体とアルミ板の2重構造
シールド性能 80dB以上 (600MHz~6GHz)
電波吸収性能 20dB以上 (2.4GHz以上)
シールド窓寸法 約 140(W)×140(D)mm
コネクタ SMA 4個
オプション
  • I/Fモジュール
    (背面1台 装着可、IFM1~6に対応)
  • シールドアームカバー
    (工場オプション、MY3700-001 ※片側のみ標準装備)
  • 導通アームサポータ
    (MY3700-002)
  • LEDライト
    (電池式、MY3700-102)
本体標準価格 498,000円

MY3710HSの外観写真

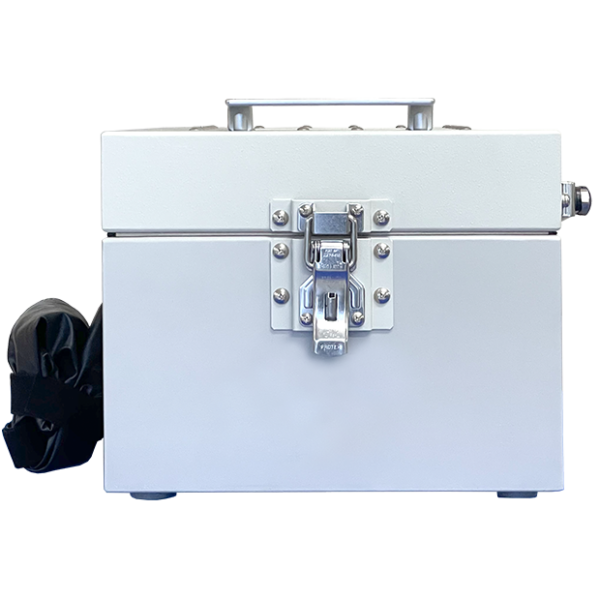

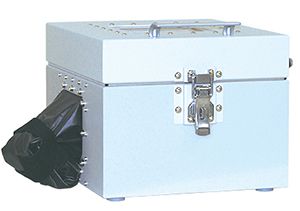

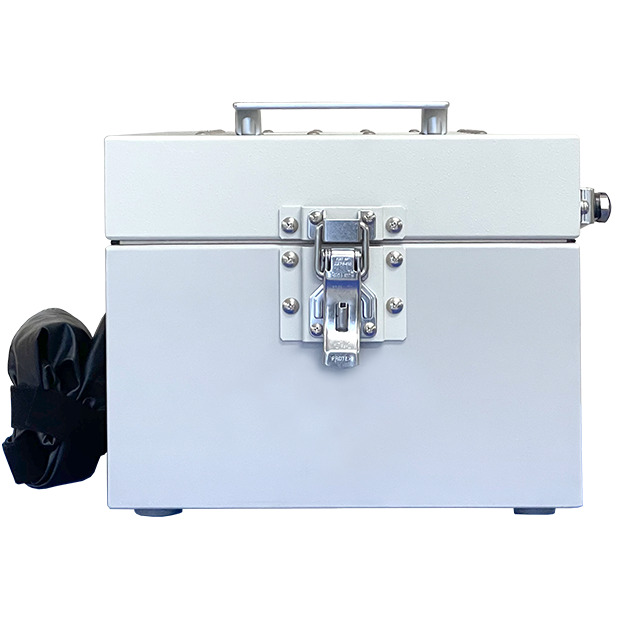

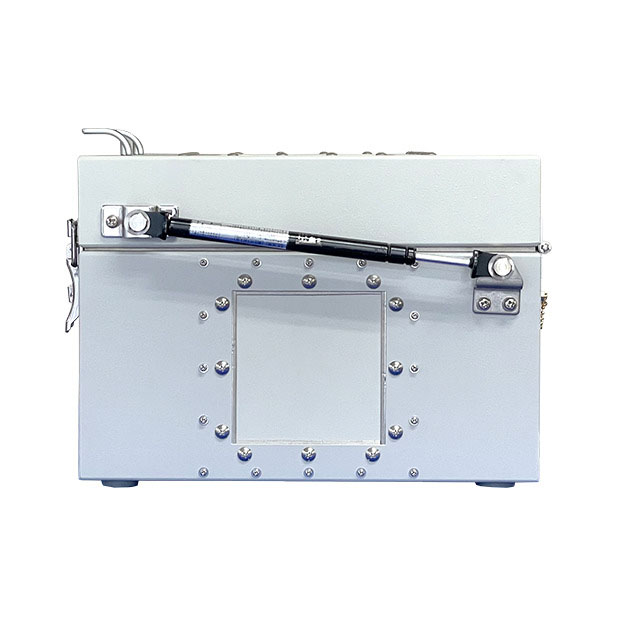

  • 写真:MY3710HS 正面(閉蓋時)

    前面(閉蓋時)

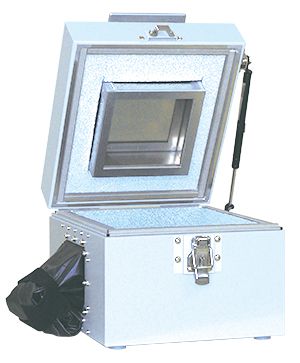

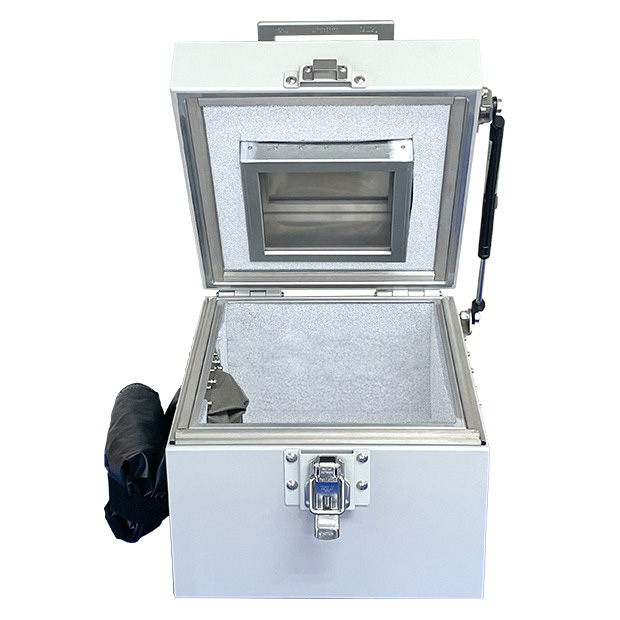

  • 写真:MY3710HS 正面(開蓋時)

    正面(開蓋時)

MY3710HSのオプション

I/Fモジュール

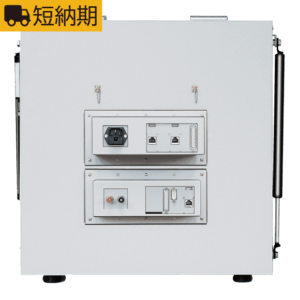

  • 写真:I/Fモジュール

    I/Fモジュール

    Taurusシリーズダウンロード

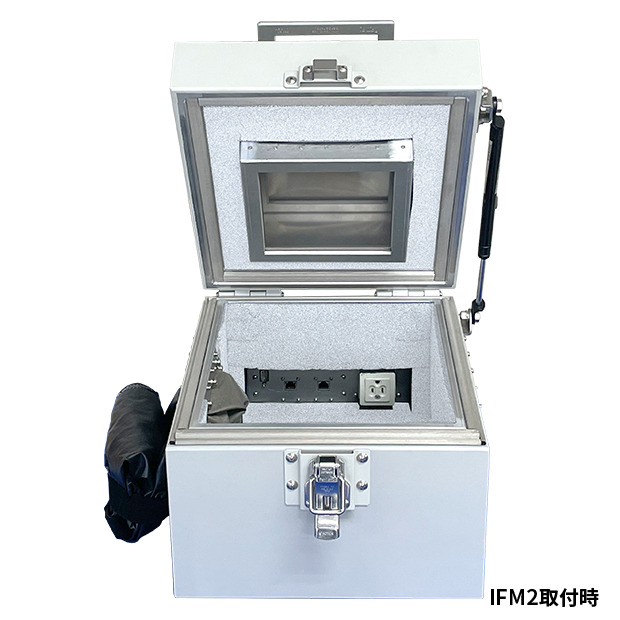

    I/Fモジュールは、AC電源、DC電源、LAN、USB、SMA、BNC、N、トライアキシャルおよびD-subコネクタを取り付けたモジュールです。

    使用目的に応じたI/Fモジュールを選択することができます。

    ※特注仕様の製作も承ります。

    オプション 取付コネクタ 価格

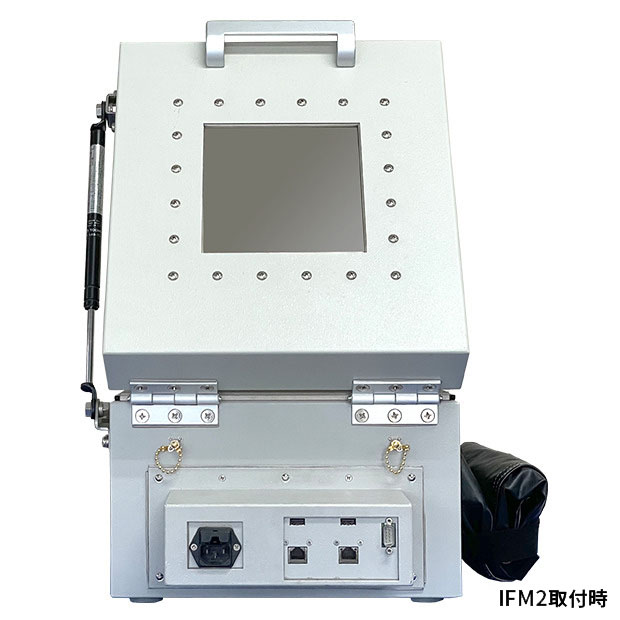

    IFM1 AC(1個)、LAN(1個)、USB(1個)、D-sub9ピン(1個) 99,000円
    IFM2 AC(1個)、LAN(2個)、USB(2個)、D-sub9ピン(1個) 107,000円
    IFM3 AC(1個)、LAN(2個)、USB(2個)、D-sub25ピン(1個) 109,000円
    IFM4 DC(1個)、LAN(1個)、USB(1個)、D-sub9ピン(1個)、D-sub25ピン(1個) 94,000円
    IFM5 SMA(2個)、BNC(2個)、N(2個)、トライアキシャル(2個) 79,000円
    IFM6 貫通管(2種類まで選択可)
    ※対応周波数によって内径が異なる
    65,000円(1個)
    89,000円(2個)

シールドアームカバー MY3700-001

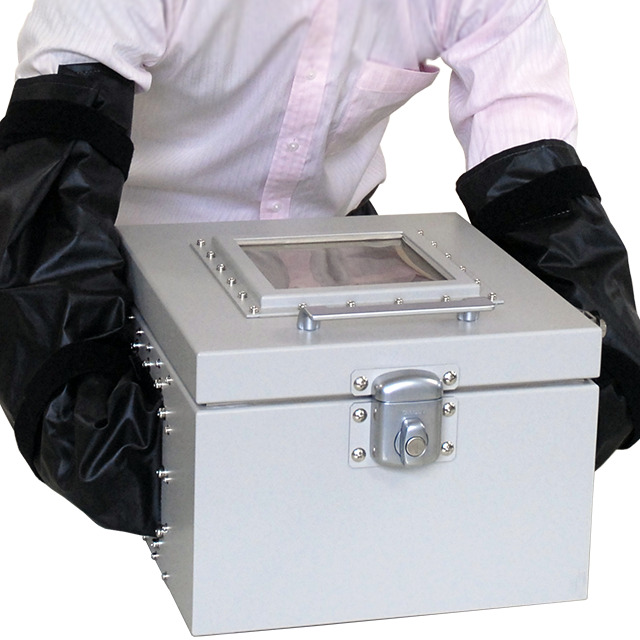

  • 写真:電波暗箱MY3700にIFM1とMY3700-001を装着した例

    IFM1とMY3700-001を
    装着した例
    ※写真はMY3710です。

    両手を挿入する場合に必要なオプションです。※工場オプション。 片側のみ標準装備。

    価格:88,000円

導通アームサポータ MY3700-002

導電素材により、シールドアームカバーとの導通性を高めます。
シールドアームカバーの保護にもなります。

価格:32,000円

LEDライト(電池式) MY3700-102

電池式のLEDライト。電波暗箱内部の視認性が良くなります。

価格:13,000円

MY3710HSの関連資料

※仕様・形状は、事前の断りなしに変更されることがあります。
