電波暗箱/シールドボックス ハンドインタイプ MY3720

  • 写真:電波暗箱/シールドボックス ハンドインタイプ MY3720

    電波暗箱/シールドボックス ハンドインタイプ MY3720ダウンロード

    • DUT(測定対象物)を入れたままシールドウィンドウから内部を見て素手で直接操作可能。
    • 内部空間が大きくなり、大型タブレット端末・モバイルPC・据え置き型無線通信機能付ゲーム機などの弱電界・圏外試験が可能
    • 携帯電話やスマートフォンのデジタルフォレンジック評価にも最適
    • シールドルームの代わりとしても活躍

MY3720の特長

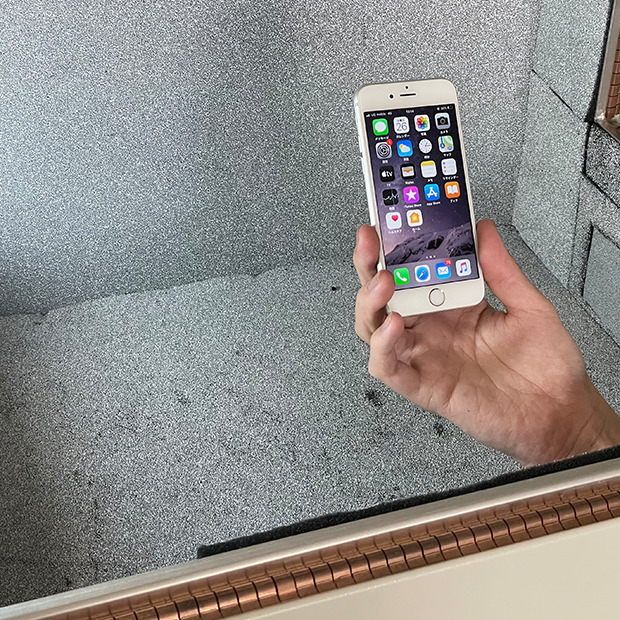

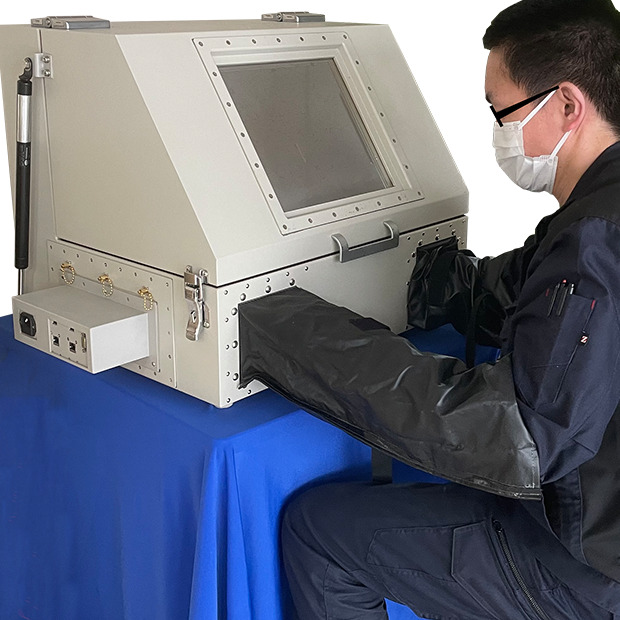

  1. 正面から両手を挿入。素手による操作。大型のDUTに対応
  2. 素手で直接操作ができますので、グローブタイプ特有のタッチパネルの反応の悪さが解消され、細かな操作が行えます。

    21.5インチワイドモニタサイズのDUTが入ります。

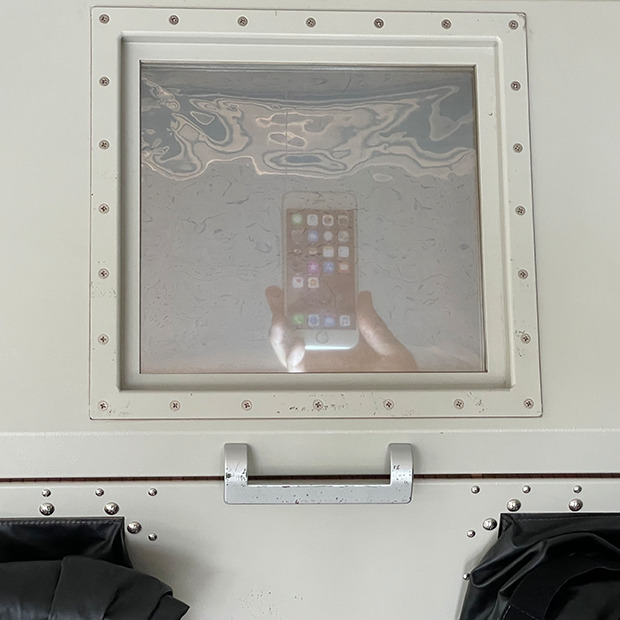

  3. 275×255mmの大型シールドウィンドウを採用
  4. 275×255mmの大型シールドウィンドウを採用しました。視野角が大きくとれ、大型ディスプレイも見易いです。

    600MHz~6GHzにおいてシールド性能は60dB以上を確保しており、モバイル端末の通信方式で主流の 3G/4G(LTE/WiMAX)/Wi-Fi(2.4GHz帯および5GHz帯)等の様々な電波を遮断できます。

    弊社独自のシールドウィンドウ技術により、この性能を実現しています。

  5. 多彩なインタフェースに対応
  6. オプションのI/Fモジュールを交換することにより、様々なインタフェースで使用することができます。

    これらインタフェースの多くにはノイズフィルタが挿入されており、ケーブルから侵入するノイズの影響を低減させています。

MY3720の仕様

外形寸法 約 615(W)×515(H)×518(D)mm
(突起物を除く)
内部寸法 約 550(W)×450(H)×450(D)mm
重さ 約 21kg
(I/Fモジュール含まず)
構造 電波吸収体とアルミ板の2重構造
シールド性能 60dB以上 (600MHz~6GHz)
電波吸収性能 20dB以上 (2.4GHz以上)
シールド窓寸法 約 275(W)×255(D)mm
コネクタ SMA 6個 (両側面各3個)
オプション
  • I/Fモジュール
    (背面1台 装着可、IFM1~6に対応)
  • 導通アームサポータ
    (MY3700-002)
  • LEDライト
    (電池式、MY3700-102)
本体標準価格 860,000円

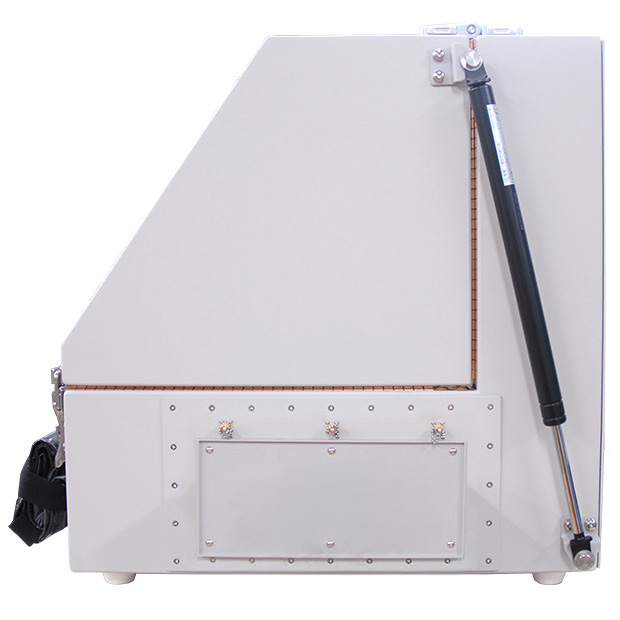

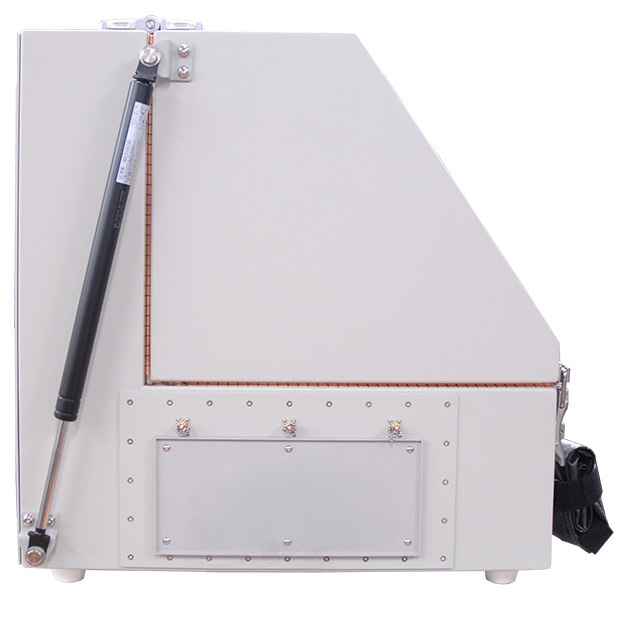

MY3720の外観写真

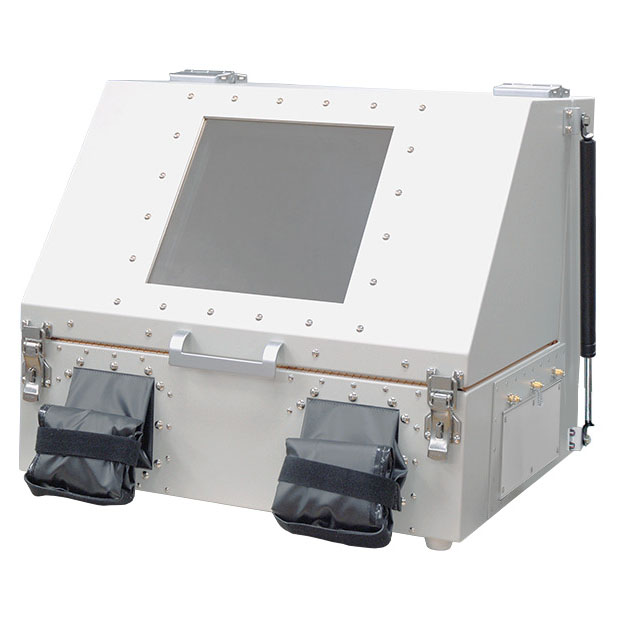

  • 写真:MY3720 前面(閉蓋時)

    前面(閉蓋時)

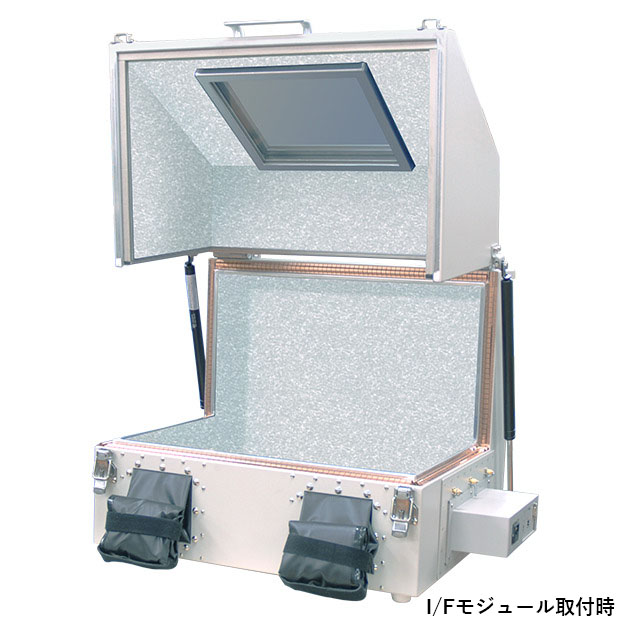

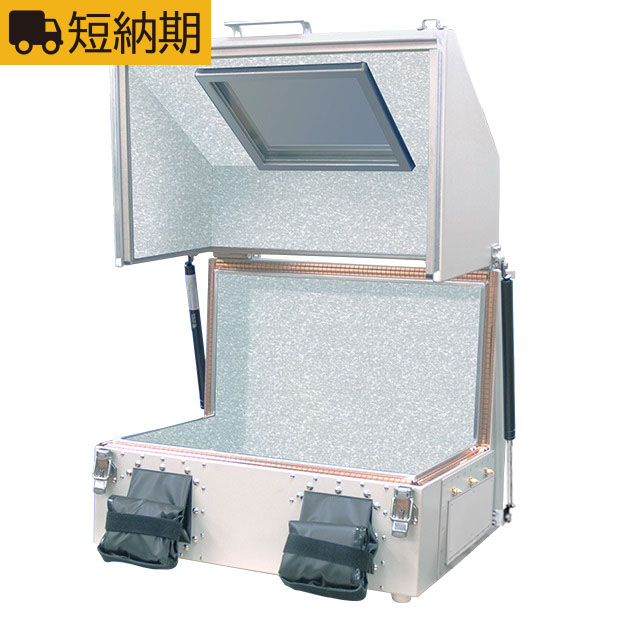

  • 写真:MY3720 正面(開蓋時)

    正面(開蓋時)

MY3720のオプション

I/Fモジュール

  • 写真:I/Fモジュール

    I/Fモジュール

    Taurusシリーズダウンロード

    I/Fモジュールは、AC電源、DC電源、LAN、USB、SMA、BNC、N、トライアキシャルおよびD-subコネクタを取り付けたモジュールです。

    使用目的に応じたI/Fモジュールを選択することができます。

    ※特注仕様の製作も承ります。

    オプション 取付コネクタ 価格
    IFM1 AC(1個)、LAN(1個)、USB(1個)、D-sub9ピン(1個) 99,000円

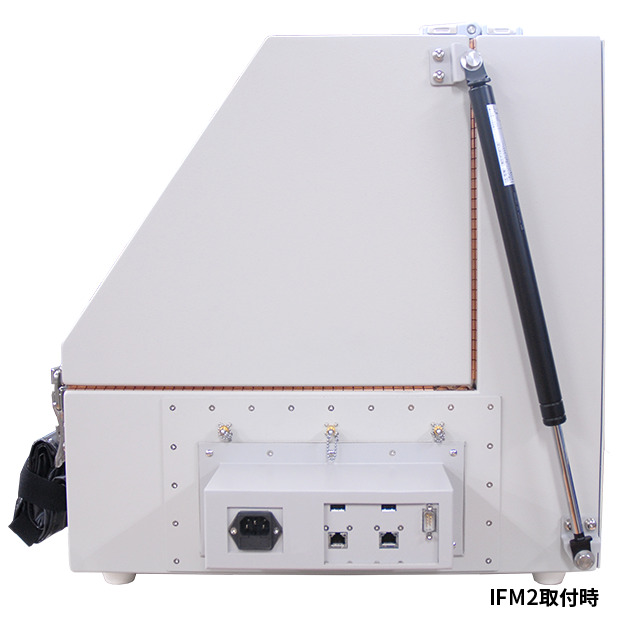

    IFM2 AC(1個)、LAN(2個)、USB(2個)、D-sub9ピン(1個) 107,000円
    IFM3 AC(1個)、LAN(2個)、USB(2個)、D-sub25ピン(1個) 109,000円
    IFM4 DC(1個)、LAN(1個)、USB(1個)、D-sub9ピン(1個)、D-sub25ピン(1個) 94,000円

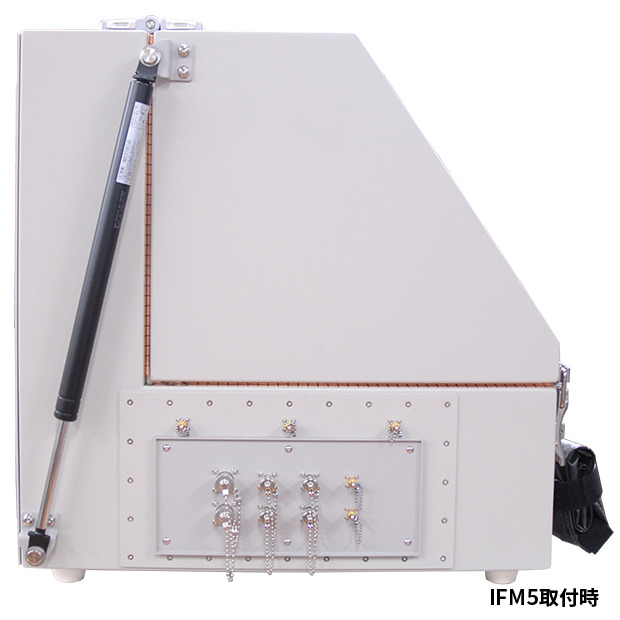

    IFM5 SMA(2個)、BNC(2個)、N(2個)、トライアキャシャル(2個) 79,000円
    IFM6 貫通管(2種類まで選択可)
    ※対応周波数によって内径が異なる
    65,000円(1個)
    89,000円(2個)

導通アームサポータ MY3700-002

導電素材により、シールドアームカバーとの導通性を高めます。
シールドアームカバーの保護にもなります。

価格:32,000円

LEDライト(電池式) MY3700-102

電池式のLEDライト。電波暗箱内部の視認性が良くなります。

価格:13,000円

MY3720の関連資料

※仕様・形状は、事前の断りなしに変更されることがあります。
