電波暗箱/シールドボックス 大型タイプ MY5630/MY5630ET

  • 写真:電波暗箱/シールドボックス 大型タイプ MY5630

    電波暗箱/シールドボックス 大型タイプ MY5630ダウンロード

    • 無線機・無線デバイス等のアンテナ開発、通信特性の評価に最適
    • 高シールド性能(80dB以上)の強化ボディ
    • メンテナンス扉を設置

仕様

  MY5630 MY5630ET
外形寸法(約) 2504(W)×1704(D)×1921.5(H)mm( 突起物含まず)
内部寸法(約) 2010(W)×1210(D)×1140(H)mm
総重量 750kg 765kg
材質
  • 外装:ステンレス製・薄板2重
  • フレーム:ステンレス製・40角管
電波吸収体 ウレタンピラミッド型 8吋
シールド性能 80dB以上@1GHz-6GHz(代表値)
(シールドシート使用時 60dB以上)
吸収性能 30dB@1GHz、40dB@3GHz、50dB@5GHz (代表値)
前面ドア 開口部寸法 900(W)×1150(H)mm
メンテナンス扉

開口部寸法 675(W)×675(H)mm

アンテナ固定台(樹脂製) 設置

ターンテーブル 手動 電動

テーブル径 φ500mm/耐荷重30kg (均等静荷重@テーブル中心)

材質 POM(白色)

吸排気機構

吸気口(左側面下)

排気ファン(右側面上、ACインレット右側面下)

インタフェース

USB、LAN×各2、電源※、D-sub25及び9ピン×各1

シールドシート×1、SMA(J)×5

(※AC100V若しくはDCの何れか選択)

標準価格 6,540,000 円 7,660,000 円

ポイント

  1. 内寸2m長のワイドサイズ、大型DUTの測定を考慮
  2. 高シールド性能(80dB以上)の強化ボディを実現
  3. ピラミッド型電波吸収体の特性により、内部反射を防止
  4. メンテナンス扉を設置。固定台取付時の負担を軽減
  5. シールドシートを介し、特殊ケーブルの通線にも対応
  6. 吸排気機構を用いた放熱対策を実施
  7. アンテナパターン測定の自動作成等もカスタマイズ可
写真:MY5630特長
  • メンテナンス扉:アンテナ交換時等に作業効率が向上します。

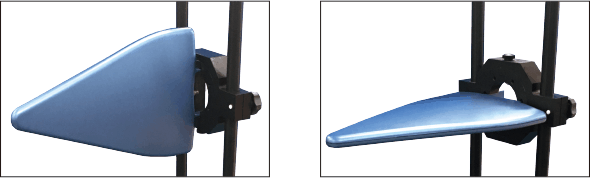

  • アンテナ固定台:オプションのアンテナセット等を取付けることができます。(写真:MY5630-01 )

    【例】 回転機構: 水平/垂直方向の測定(写真:MY5630-02 )

    写真:MY5630-02

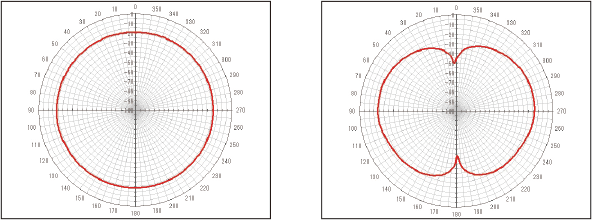

  • 電動ターンテーブル:DUTを回転させ、アンテナパターンを測定します。 写真:アンテナパターン

オプション

ダブルリッジホーンアンテナセット

型番 MY5630-01
アンテナ形状 ダブルリッジホーン
対応周波数 1-18GHz
コネクタ SMA型(J)
その他 固定冶具一式(※1)
特長
  • 鋭い指向性で広帯域測定に適した小型アンテナ
  • 固定台に設置、回転機構で水平・垂直面受信測定
  • 携帯電話、無線LAN端末、基地局等のアンテナ評価
定価 990,000 円

(※1)暗箱内部接続ケーブル及びコネクタ類含む

ログペリオディックアンテナセット

型番 MY5630-02
アンテナ形状 ログペリオディック・ダイポール
対応周波数 700MHz-6GHz
コネクタ SMA型(J)
その他 固定冶具一式(※1)
特長
  • 利得が高く、広帯域且つ高出力に対応
  • 固定台に設置、回転機構で水平・垂直面受信測定
  • SG・高周波アンプ等と組合せ、放射イミュニティ評価
  • 基地局、4K放送機器等の受信特性評価
定価 334,000 円

(※1)暗箱内部接続ケーブル及びコネクタ類含む

シールドシート(メンテナンス扉側)

型番 MY5630-03
特長
  • 本体標準装備(表面)のシールドシートと同じ
  • メンテナンス扉側に設置
  • IF及び同軸、光ファイバー、特殊ケーブル通線用
定価 112,000 円

木製台

型番 MY5630-04
特長
  • ターンテーブル周辺に取付、回転時ケーブル等の干渉を防ぐ
  • DUTを扉とターンテーブルの間の木製台に一旦置けるため、設置時負担を軽減。
    木製台面はターンテーブル面より5mm低い
定価 327,000 円

関連資料

※価格は全て税別です。

※仕様・形状は、事前の断りなしに変更されることがあります。
