電波暗箱/シールドボックス 生産ラインタイプ ME8668

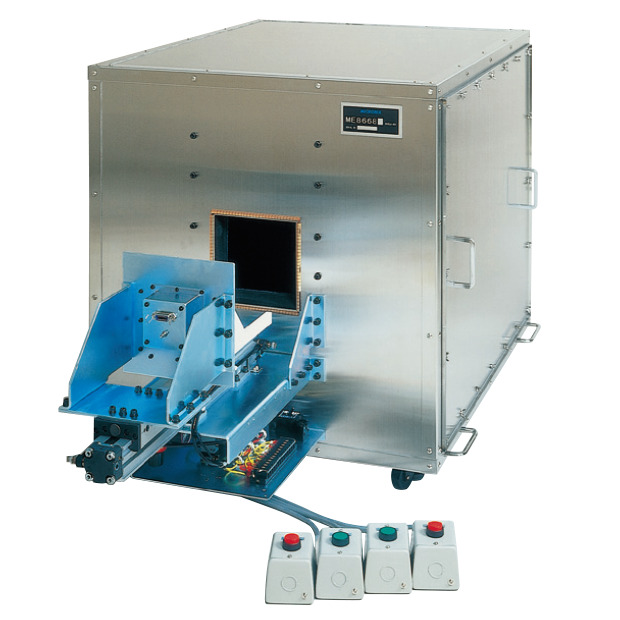

  • 写真:電波暗箱/シールドボックス 生産ラインタイプ ME8668

    電波暗箱/シールドボックス 生産ラインタイプ ME8668ダウンロード

    • 生産ラインに適した自動搬送装置を装備
    • 技術基準適合試験、受信感度試験、EMC試験等に最適

ME8668の仕様

外形寸法(約) 922(W)×794(H)×731(D)mm
(突起物を除く)
内部寸法(約) タイプA:790(W)×605(H)×605(D) mm
自動搬送機 寸法:634(W)×436(H)×260(D)mm
搬送物:150(W)×150(H)×150(D)mm
重さ 約94kg
(自動搬送機を含む)
構造 電波吸収体、ステンレスの2重構造
シールド性能 70dB typ@2.4GHz
反射損失 タイプA:20dB以上@1.2GHz~
コネクタ SMA2個
標準価格 1,140,000円

電波吸収体について

  • 図:ウレタン系電波吸収体

    ウレタン系電波吸収体

    周波数範囲
    • タイプA 1.2GHz~
    • タイプB 2.4GHz~
    対象機器
    • 携帯電話(PDC・GSM)
    • Bluetooth
    • 無線LAN(2.4GHz/5.1GHz)
    • 無線タグ 他

■電波吸収体の特性

グラフ:電波吸収体の特性データ

ME8661Bのカスタム対応例

標準仕様から、サイズ、コネクタ、機能の変更・追加に対応します。

  • DUT設置台
  • DUTの自動搬送マウント部分の変更
  • 自動搬送装置を取り外したモデルも可能
  • 受信アンテナ(DUTにあわせて選択可能)
  • 基準アンテナ(DUTにあわせて選択可能)
  • 開閉扉
  • 各種RFコネクタの追加
  • 各種多ピンコネクタの追加
  • サイズの変更
  • 形状の変更
  • 電波吸収体の選択
  • その他

ME8668の関連資料

※仕様・形状は、事前の断りなしに変更されることがあります。
