電波暗箱/シールドボックス 小型/中型タイプ ME8662E/N

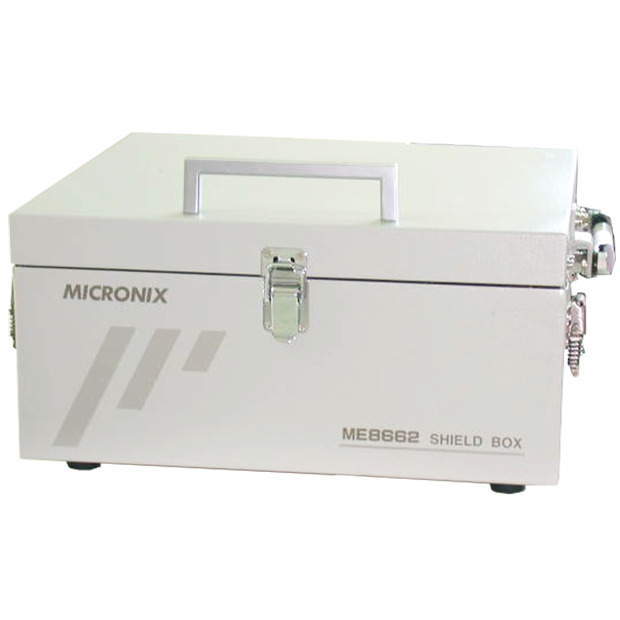

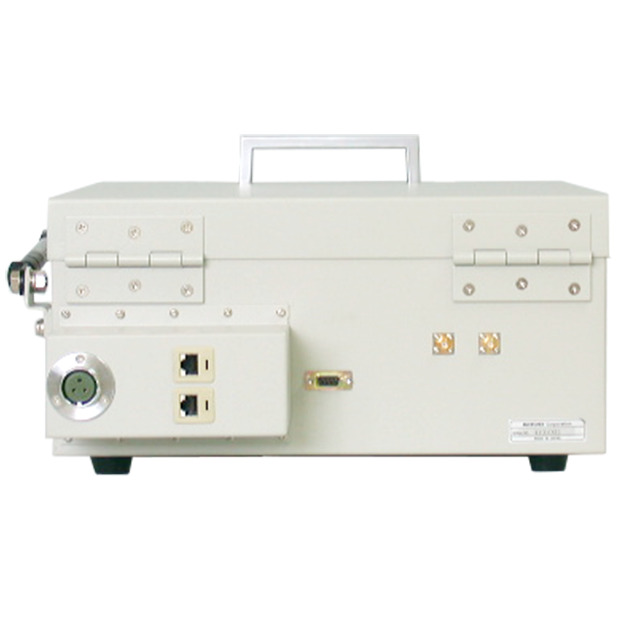

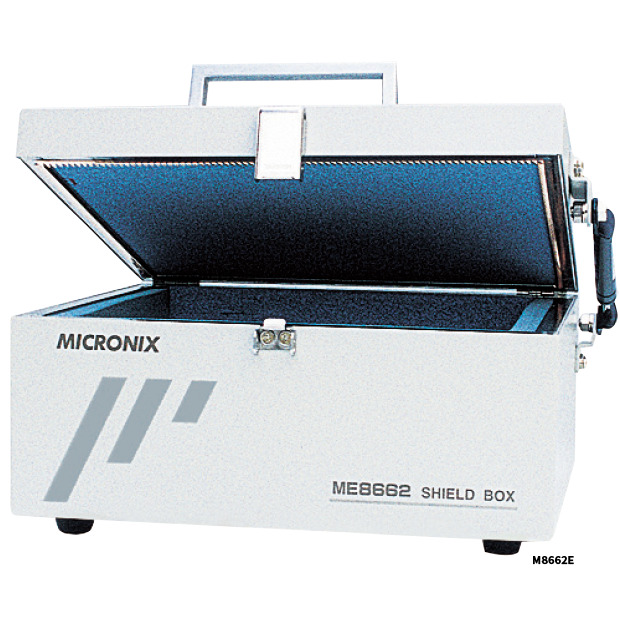

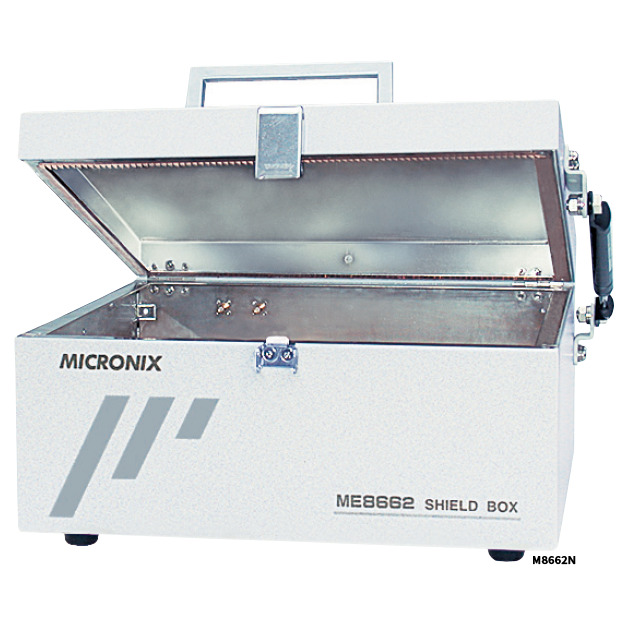

  • 写真：電波暗箱/シールドボックス 小型/中型タイプ ME8662E/N

    電波暗箱/シールドボックス 小型/中型タイプ ME8662E/Nダウンロード

    • 小型無線通信機器(携帯電話､無線LAN､ETC車載器)の同軸ケーブル接続における送受信の評価に最適
    • シールド専用「ME8662N」と電波暗箱対応型「ME8662E」の2モデルをラインアップ

ME8662の仕様

型番 ME8662N ME8662E
外形寸法 360(W)×166(H)×340(D)mm
（突起物を除く）		 360(W)×166(H)×340(D)mm
（突起物を除く）
内部寸法 354(W)×129(H)×334(D)mm 293(W)×98.5(H)×273(D)mm
重さ 約6.7kg 約7.5kg
構造 板、アルミ板の2重構造 電波吸収体、銅板、アルミ板の 3重構造
シールド性能 55dB typ＠2.4GHz 60dB type@2.4GHz
反射係数 なし
  • 約-11dB@1GHz
  • 約-18dB@2GHz
  • 約-24dB@5GHz
  • 約-24dB以下@5GHz以上
取付台固定用スタッド M3（3Φ）×4本（L＝10mm） M3（3Φ）×4本（L＝10mm）
コネクタ SMA2個 9ピンD-sub SMA2個 9ピンD-sub
本体標準価格 230,000円 290,000円

ME8662の応用例

ME8662N応用例

  • 図：ME8662N応用例

    部品等のハイインピーダンス測定を行うときは、外部雑音をシャットアウトする必要があります。このような応用に低価格なME8662Nは便利です。

    具体例としてLCDの電圧保持率測定システムMZ1800を示しました。

    ※MZ1800のカタログをご希望の場合は、取扱店またはメーカへ直接Ｅメール、電話等でご請求下さい。

ME8662E応用例

  • 図：ME8662N応用例

    携帯電話、無線LAN、ETC車載器など小型ワイヤレス製品の同軸ケーブル接続における送信、受信の評価に最適です。内部は電波吸収体で囲まれていますので、被試験物は反射によるマルチパス等の影響は受けません。

ME8662のカスタム対応例

標準仕様から、サイズ、コネクタ、機能の変更・追加に対応します。

  • DUT設置台
  • ターンテーブル
  • 受信アンテナ（DUTにあわせて選択可能）
  • 基準アンテナ（DUTにあわせて選択可能）
  • 開閉扉
  • 各種RFコネクタの追加
    • SMAコネクタ
    • BNCコネクタ（50オーム/75オーム）
    • N型コネクタ
  • 各種多ピンコネクタの追加
    • D-sub 9pin
    • D-sub 25pin
    • D-sub 50pin
  • サイズの変更
  • 形状の変更
  • 電波吸収体の選択
  • その他
    • LAN
    • AC入力（100V-5A)
    • DC入力（3A max)
    • ダイポール用セミリジットケーブル

ME8662の関連資料

※仕様・形状は、事前の断りなしに変更されることがあります。
