電波暗箱/シールドボックス 特殊タイプ ME8669

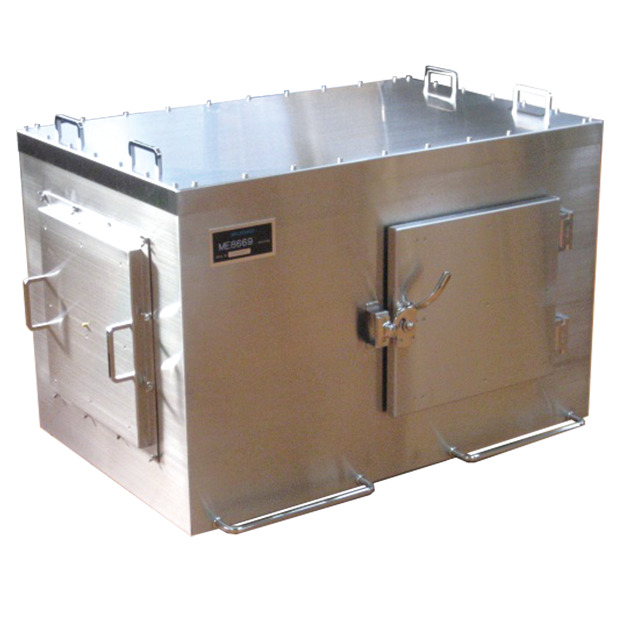

  • 写真:電波暗箱/シールドボックス 特殊タイプ ME8669

    電波暗箱/シールドボックス 特殊タイプ ME8669ダウンロード

    • フェライト系電波吸収体を使用
    • 低周波帯に対応
    • 技術基準適合試験、受信感度試験、EMC試験等に最適

ME8669の仕様

外形寸法(約) 915(W)×650(H)×585(D)mm
(突起物を除く)
内部寸法(約) 810(W)×506(H)×506(D) mm
重さ 約165kg
構造 フェライト系電波吸収体、 外装ステンレス(ヘアライン仕上げ)
シールド性能 70dB typ@300MHz
反射係数 20dB以上@50MHz~800MHz
コネクタ
  • SMA2個
  • 25ピンD-sub
標準価格 1,380,000円

電波吸収体について

  • 写真:フェライト系電波吸収体

    フェライト系電波吸収体

    周波数範囲 50MHz~800MHz
    対象機器
    • キーレスエントリー
    • 携帯電話(PDC・GSM)
    • その他1GHz以下の無線機器

■電波吸収体の特性

グラフ:電波吸収体の特性

ME8669のカスタム対応例

標準仕様から、サイズ、コネクタ、機能の変更・追加に対応します。

  • DUT設置台
  • ターンテーブル
  • 受信アンテナ(DUTにあわせて選択可能)
  • 基準アンテナ(DUTにあわせて選択可能)
  • 開閉扉
  • 各種RFコネクタの追加
  • 各種多ピンコネクタの追加
  • サイズの変更
  • 形状の変更
  • 電波吸収体の選択
  • その他

ME8669の関連資料

※ 仕様・形状は、事前の断りなしに変更されることがあります。
