600MHz~ミリ波対応電波吸収パーティション MY5505

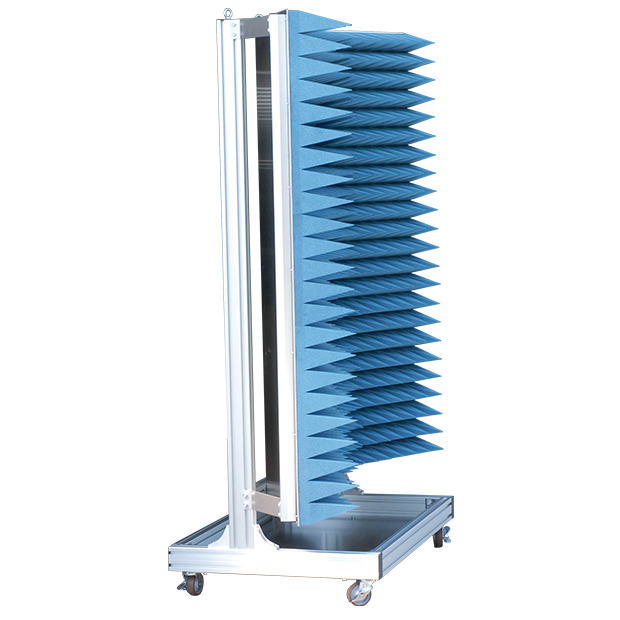

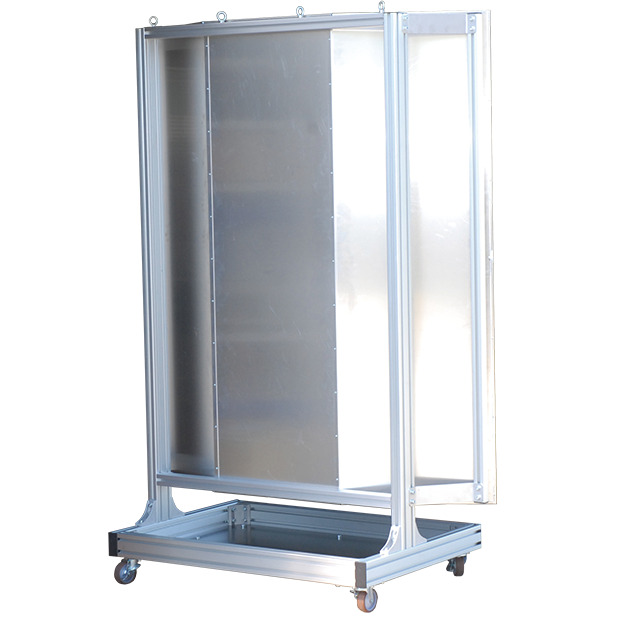

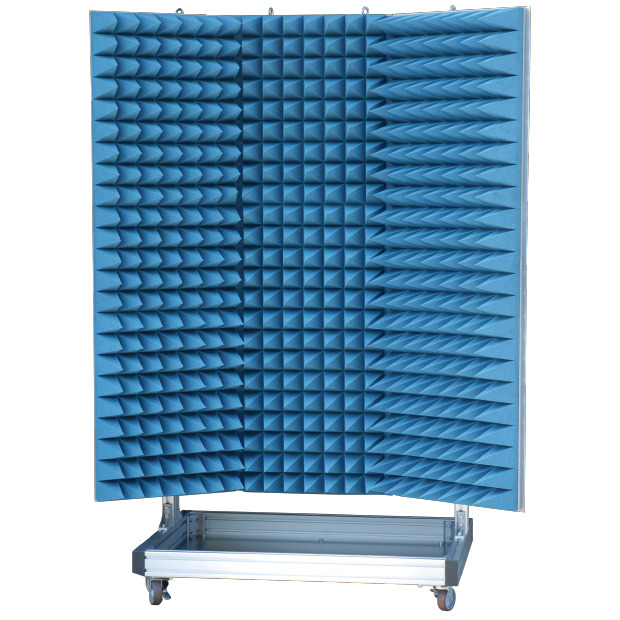

  • 写真:電波暗箱/シールドボックス 特殊タイプ MY5505

    電波暗箱/シールドボックス 特殊タイプ MY5505ダウンロード

    • 電波伝搬の評価・試験において、他方からの干渉電波を 吸収かつ遮蔽することを目的としたパーティション。
    • 両側が30°内側を向いており、バックローブやサイドローブによる電波反射を抑圧します。
    • 自由自在キャスタにより、移動・設置が簡単に行えます。

MY5505の仕様

  • my5505
  • 外形寸法 約1370(W)×1850(H)×700(D)mm
    (突起物を除く)
    重量 約55kg (オモリ板除く)
    材質 アルミ板
    キャスター 自由自在キャスター(ストッパー付き)×4
    その他 アイボルト、保護キャップ(エッジ対策)

MY5505の特長

  1. 携帯電話、GPS、無線LAN、5G、各種ミリ波の簡易測定に最適
  2. 移動に便利なキャスタ式
  3. 必要なサイズ、目的の周波数帯に合わせてカスタマイズ可能

電波吸収パーティション(自立型)MY5505は、フレームに電波吸収体を貼り付けたもので、比較的狭い居室や空間で電波試験を行う際に利用される移動式パーティションです。既にシールドルームやテントをご利用されている場合、内部での電波の反射を軽減させることができます。対象周波数は600MHz以上です。携帯電話、GPS、無線LAN、5G、ミリ波の各種試験に使用できます。

また、MY5505は、測定の際のターゲット周波数に応じてカスタマイズが可能です。さらに、目的の試験、大きさ、治具装置等に合わせてオーダーメイド仕立てでご用意することも出来ます。

MY5505図面

MY5505の関連資料

※ 仕様・形状は、事前の断りなしに変更されることがあります。
