電波暗箱/シールドボックス 特殊タイプ MY5550

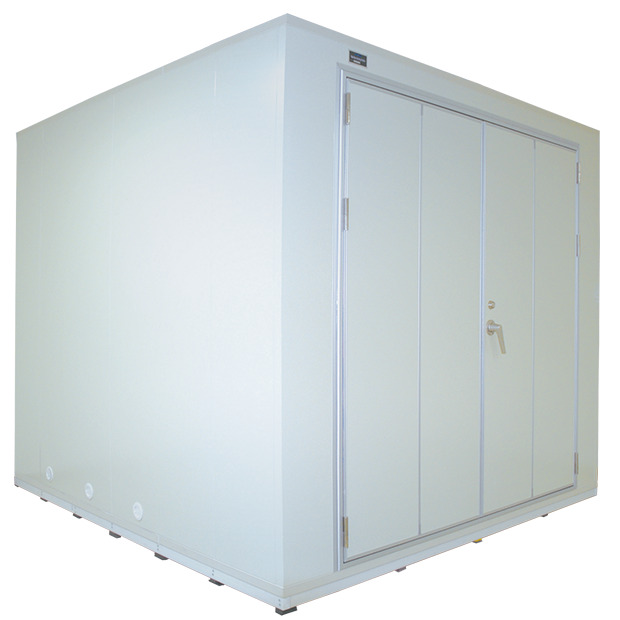

  • 写真:電波暗箱/シールドボックス 特殊タイプ MY5550

    電波暗箱/シールドボックス 特殊タイプ MY5550ダウンロード

    • 理想空間を、低コスト・短納期で実現
    • 現地組立型で大掛かりな工事は不要
    • 短工期(基本設置作業1 日+電波吸収体取付作業1 日)
    • 第5世代移動通信・ミリ波レーダーなどに搭載するアンテナの指向性や利得の確認、各種通信試験のシミュレーション、車載センシング技術への応用・開発に最適

MY5550の仕様

外形寸法(約) 2684(W)×2334(H)×2684(D)mm
(突起物を除く)
内部寸法(約) 2200(W)×1800(H)×2200(D)mm
ドア開口部寸法 2000(W)×2000(H)mm
重さ 約750kg
パネル厚 42mm
表面材 内外面カラー鋼板 0.4mm厚
芯材 硬質ウレタンフォーム
建具 アルミ枠式両開扉
(有効2000W×2000H 4方枠式)
床板 亜鉛メッキ鋼板 3.2mm厚
シールド性能 40dB
対応周波数 600MHz以上
標準価格 4,600,000円

MY5550の特長

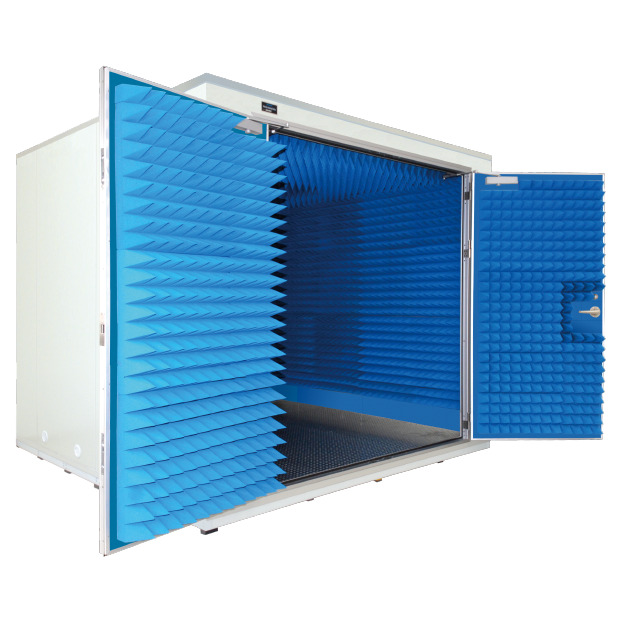

  • 写真:MY5550内部

    六面パーティションを組上げて空間を造り、内壁面に電波吸収体を固定。電波を熱に変換し、電波の反射や透過を抑えます。床面にはパーティションのサイズに合わせた専用の鉄板を敷き、荷重を分散。一点に掛かる負荷を減らすことによって測定の際、より多くのロケーションに対応します。

    建設業・消防法適用外の設備のため、導入時の手続きが大幅に軽減されます。

電波吸収体について

電波吸収体は、ピラミッド型(20㎝)電波吸収体(材質:発泡ウレタン+カーボン)を使用。柔軟性に富み、試験時に測定器具等がぶつかっても大きく破損する事はありません。

また、お望みの周波数帯域の吸収体(マイクロ波用・ミリ波用)にカスタマイズ可能です。

グラフ:電波吸収体の特性データ

設置工程 設置までの流れ 作業/工期

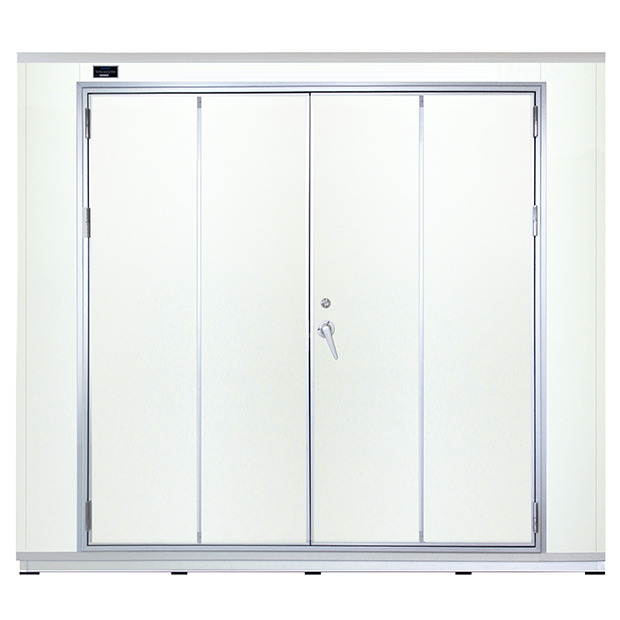

写真:MY5550

ご相談(お客様 ⇒ 弊社)

現地調査・打ち合わせ(弊社 ⇒ お客様)

設計(弊社)

図面・御見積書提示(弊社 ⇒ お客様)

ご注文(お客様 ⇒ 弊社)

基本設置作業1日+電波吸収体取付作業1日(弊社)

MY5550の関連資料

※ 仕様・形状は、事前の断りなしに変更されることがあります。
