マイクロニクス

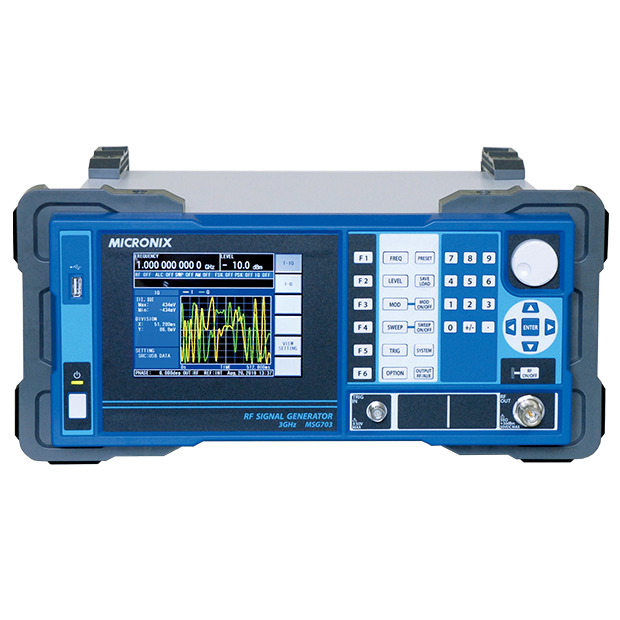

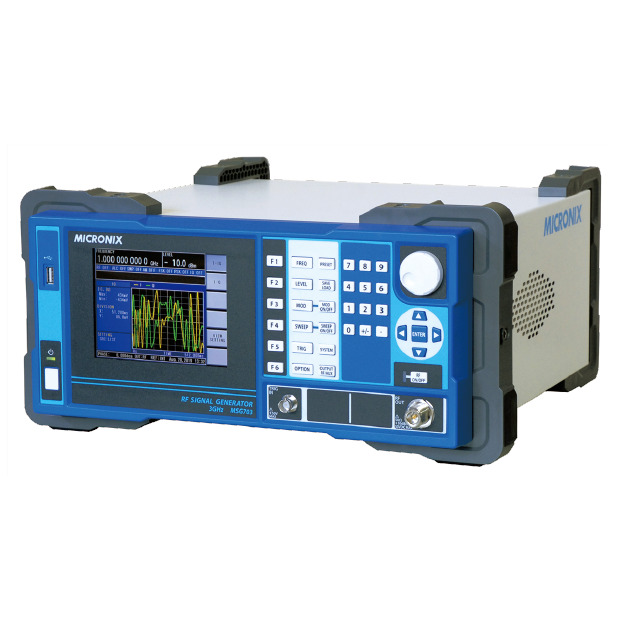

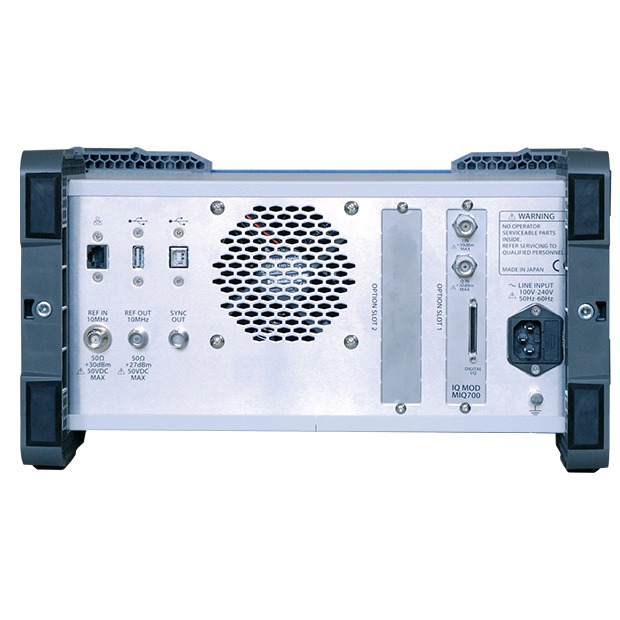

RF信号発生器 MSG703

  • 写真:シグナルアナライザMSA500シリーズ

    シグナルアナライザMSA500シリーズダウンロード

    • IQベクトル発生機能
    • 充実した変調機能と掃引機能

MSG703の特長

  1. IQ変調信号出力
    • 写真:通信ケーブル

      64QAM出力

      IQ変調器(オプション)に外部からアナログ、デジタルあるいはリストデータ(USBメモリ、手入力)のIQ信号を加えることにより、IQ変調された信号が出力されます。
  2. 高速スイッチング
  3. 周波数は0.5μs(但し、10N+3(MHz)点は1.5ms、N:整数)、レベルは200μsの高速スイッチング。コマンド及び外部トリガ受信の場合は、いずれも1.5ms(但し、周波数の10N+3(MHz)点では3ms)。

  4. ALC機能
  5. ALC回路(自動レベル制御回路)により、RF出力のレベルは高い精度を確保しています。

  6. 高精度の周波数とレベル出力
  7. 周波数は0.1Hz分解能で最大11桁の設定ができます。レベルはALCオンで±0.6dB(625~725MHz、及び1.176GHz除く)の精度です。

  8. 3つの方法で周波数とレベルを設定
  9. テンキー、ロータリーエンコーダーおよび方向キーで周波数とレベルを設定することができますので、操作性が格段に上がります。

  10. 豊富な変調機能
    • QPSKのコンスタレーション

      FSK(PN15)のスペクトラム波形

      デジタル変調のFSKとPSK、アナログ変調のAMが標準装備されています。FSKとPSKでは伝送速度が速いレジスタモードと任意の変調を生成できる直接モードがあります。
      また、バースト制御を行うことができます。

      掃引機能と同時使用ができます。周波数ホッピングが可能です。

  11. 充実した掃引機能
    • 掃引波形

      掃引波形

      周波数およびレベルの任意リストでのリスト掃引とスタート周波数/レベルから一定のステップでストップ周波数/レベルまでを掃引するステップ掃引があります。また、トリガによって掃引を制御することができ、トリガモードにはエッジ1、エッジ2、レベル1およびレベル2の4種類があります。

  12. 位相オフセット機能
  13. 2台のMSG703の出力信号の位相を同期させることができます。

  14. 小型・軽量
  15. 360(W)×160(H)×360(D) mmとポータブルサイズで、8.5kgと軽量であるためいつでもどこでも手軽に使用することができます。

  16. 充実したインタフェース
  17. USBホスト、USBデバイス、LAN(1000BASE-T)を標準装備。

  18. 大型カラー画面
  19. 640×480ドット、5.7インチおよびカラーLCDによる見やすい画面。

  20. 掃引波形と変調波形を画面表示
    • 掃引波形

      PSK変調波形

      周波数あるいはレベル掃引の波形およびFSK、PSK、AMの変調波形が画面に表示されます。

MSG703の仕様

図面

周波数範囲 5MHz~3GHz
SSB位相ノイズ -95dBc/Hz以下@1~3GHz、20kHzオフセット
-100dBc/Hz以下@5M~1GHz、20kHzオフセット
最大出力レベル <ALCオンにて>
+14dBm@5MHz~<1.025GHz
+13dBm@1.025~<2.025GHz
+11dBm@2.025~<2.825GHz
+10dBm@2.825~3GHz
掃引の種類 リスト掃引、ステップ掃引
変調の種類 FSK変調、PSK変調、振幅変調(AM)
インタフェース USBデバイス、USBホスト、LAN(1000BASE-T)
オプション
  • IQ変調器 MIQ700
  • 高安定タイムベース MSG700-03
価格 798,000円

オプション

IQ変調器 MIQ700

  • 写真:IQ変調器 MIQ700

    IQ変調器 MIQ700

    228,000円

    • ベクトル信号発生器
    • IQ信号は外部アナログ、外部デジタル、およびUSBデータの3種類
    • EVMは1.3%

    ※工場オプション

高安定タイムベース MSG700-03

  • 高安定OCXO(オーブン制御水晶発振器)使用
  • 良好な温度特性と経年変化

※工場オプション

97,000円

温度特性 ±10ppb以下 @0~50℃
経年変化 ±1ppb/日以下
±100ppb/年以下
±1ppm/10年以下

MSG703の関連資料

※仕様・形状は、事前の断りなしに変更されることがあります。
