マイクロニクス

テストアクセサリー

アンテナ、ケーブル等、テスト・アクセサリーを揃えました。

アンテナ

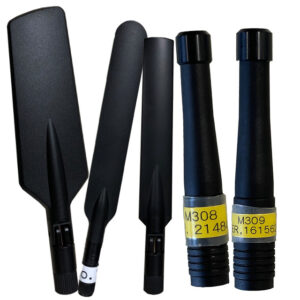

ポータブルアンテナ

  • 写真:ポータブルアンテナ

    ポータブルアンテナ

    300MHz~6.2GHzの帯域を7種類のアンテナでカバー。
    (画像写真はM401)

    モデル 周波数範囲 価格
    M301/401 0.8〜1GHz 15,000円/18,000円
    M302/402 1.25〜1.65GHz 15,000円/18,000円
    M303/403 1.7〜2.2GHz 15,000円/18,000円
    M304/404 2.25〜2.65GHz 15,000円/18,000円
    M305/405 300〜500MHz 20,000円/23,000円
    M306/406 4.8〜6.2GHz 26,000円/23,000円
    M307/407 470〜770MHz 20,000円/23,000円
    M308 3.6~4.2GHz   28,000円
    M309 4.4~4.9GHz 28,000円

ループアンテナ MAN120

  • 写真:ループアンテナ MAN120

    ループアンテナ MAN120

    低周波数の測定に適した直径40cmの小型ループアンテナ。
    LED照明の磁界放射雑音の測定やEMI測定を行うことが可能。
    198,000円。

    周波数範囲 50kHz〜33MHz
    コネクタ N(P)
    インピーダンス 50Ω
    寸法 外径420mm
    内径320mm
    厚さ13mm
    重さ 1.2kg

パッチアンテナ M211/211R

  • 写真:パッチアンテナ M211/211R

    ETC/DSRC試験において、RF空間結合度を求めるための基準アンテナ、また通常の送受信アンテナとして使うことが出来る右旋円偏波アンテナです。

スパイラルアンテナ M212/212R

  • 写真:スパイラルアンテナ M212/212R

    ※生産完了品

    2〜18GHzの帯域をもつ右旋円偏波アンテナ。
    基準アンテナ(M212R)はゲインとVSWRデータ、アクリル台、セミリジットケーブル付。

ログペリオディックアンテナ M213/213R

  • 写真:ログペリオディックアンテナ M213/213R

    Taurusシリーズダウンロード

    750MHz〜2GHzの帯域をもつ直線偏波アンテナ。
    基準アンテナ(M213R)はゲインとVSWRのデータ付。

    M231:540,000円/213R:820,000円

バイコニカルアンテナ MAN150

  • 写真:バイコニカルアンテナ MAN150

    バイコニカルアンテナ MAN150

    広帯域・小型・軽量のアンテナ。

    495,000円

    周波数範囲 20MHz〜3GHz
    コネクタ SMA(J)
    ゲイン −45〜+1dBi(公称値)
    アンテナファクタ 20〜51dB/m
    大きさ 350(L)×160(W)×140(D)mm
    重さ 約350g

プローブ

磁界プローブ CP-2S

  • 写真:磁界プローブ CP-2S

    ※生産完了品(在庫限り)

    プリント板上のパターンやデバイスの端子の磁界を測定。プローブはアナライザ内で校正されています。
    278,000円

    周波数範囲 10MHz〜3GHz
    空間分解能 約0.25mm(測定対象に依存)
    適合機種 MSA300/400/500シリーズ

高周波受動プローブ MP300

  • 写真:高周波受動プローブ MP300

    高周波受動プローブ MP300

    低入力容量で広い周波数帯域をもつ受動プローブ。
    99,800円

    周波数範囲 DC〜6GHz
    減衰比 10 : 1±2%
    入力抵抗 500Ω±2%
    入力容量 0.25pF (typ)
    適合機種 MSA300/400/500シリーズ

VSWRブリッジ

  • 写真:VSWRブリッジ MVS300B

    VSWRブリッジ MVS300B

    周波数範囲が5~3000MHzと広帯域なVSWRブリッジです。
    電子デバイスや回路のリターンロスの測定を行うことができます。

同軸部品

同軸アッテネータ MG-XXdB

  • 写真:同軸アッテネータ MG-XXdB

    SMA(P)/SMA(J)型で、DC~18GHz(MG-30dBのみDC~8GHz)の帯域。1~10dB、12~15dB、20dB、30dBが用意されています。

    13,000円(全モデル)

モデル 減衰誤差 VSWR 定格電力
DC〜12.4GHz 12.4GHz〜18GHz
MG-1dB、2dB、3dB、4dB <±0.5dB <±1dB <1.15@DC〜4GHz
<1.2@4〜12.4GHz
<1.3@12.4〜18GHz
1W
MG-5dB、6dB、7dB、8dB <±0.7dB <±1.2dB
MG-9dB、10dB、12dB、13dB <±1.0dB <±1.25dB
MG-14dB、15dB、20dB <±1.2dB <±1.3dB
MG-30dB <±1.2dB@DC〜8GHz <1.2@DC〜8GHz

終端器 MG-50S/-50N

  • 写真:終端器 MG-50S/-50N

    50Ω終端器です。
    SMA(P)型(MG-50S)とN(P)型(MG-50N)があります。

    ※インピーダンス:50Ω
    ・MG-50S:8,000円
    ・MG-50N:12,200円

モデル 周波数範囲 VSWR 終端電力 コネクタ
DC〜4GHz 4〜8GHz 8〜12.4GHz 12.4〜18GHz
MG-50S DC〜18GHz <1.08 <1.10 <1.15 <1.20 0.25W SMA(P)
MG-50N DC〜8GHz <1.2@DC〜8GHz 2W N(P)

変換アダプタ

  • 写真:変換アダプタ

    50Ω/75Ω変換アダプタ、50Ω/50Ω変換アダプタおよび75Ω/75Ω変換アダプタをコネクタの種類毎に多種取り揃えています。

同軸ケーブル

  • 写真:同軸ケーブル

    周波数帯域、コネクタおよび長さ毎に多種の同軸ケーブルを取り揃えています。

モデル コネクタ 長さ 周波数範囲 価格
MC102 SMA(P)/BNC(P) 1.5m DC〜2GHz 15,000円
MC201 SMA(P)/SMA(P) 0.5m DC〜18.5GHz 22,000円
MC202 SMA(P)/SMA(P) 3m DC〜18.5GHz 49,000円
MC203 SMA(P)/SMA(P) 4m DC〜18.5GHz 57,000円
MC204 SMA(P)/SMA(P) 1.5m DC〜12.4GHz 23,600円
MC301 SMA(P)/SMA(P) 0.5m DC〜10GHz 15,000円
MC302 SMA(P)/SMA(P) 1m DC〜10GHz 16,000円
MC303 SMA(P)/SMA(P) 1.5m DC〜10GHz 17,000円
MC304 SMA(P)/N(J) 0.2m DC〜4GHz 13,000円
MC305 SMA(P)/N(P) 0.2m DC〜4GHz 13,000円
MC306 SMA(P)/BNC(J) 0.2m DC〜2GHz 13,000円
MC307 SMA(P)/BNC(P) 0.2m DC〜2GHz 11,000円
MC308 N(P)/N(P) 0.5m DC〜10GHz 12,000円
MC309 N(P)/N(P) 1m DC〜10GHz 13,000円
MC310 N(P)/N(P) 1.5m DC〜10GHz 14,000円
MC311 N(P)/SMA(J) 0.2m DC〜10GHz 10,000円
MC312 N(P)/BNC(J) 0.2m DC〜2GHz 9,200円
MC313 N(P)/BNC(P) 0.2m DC〜2GHz 8,800円
MC314 BNC(P)/BNC(P) 1.5m DC〜2GHz 4,000円

ケーブル

通信ケーブル RS-232C D-sub9ビンケーブル MI180

通信ケーブルUSBケーブル MI400

  • 写真:通信ケーブル

    3,500円

    コネクタ A端子/B端子
    長さ 1m
    適合機種 MSA400/500シリーズ
