GPS端末機器のRF特性評価を行う為のシステムです

アプリケーション

GPS端末機器のRF特性評価を行う為のシステムです。
Spirent Communication社GPS/GNSSジェネレータを用い、受信感度試験やRF特性試験が行えます

ソリューション

アンテナを含んだ完成品状態でのパフォーマンス評価が行えます 。
パッチアンテナ搭載小型組込み機器や車載ナビゲーションシステムなどの総合評価に最適です。

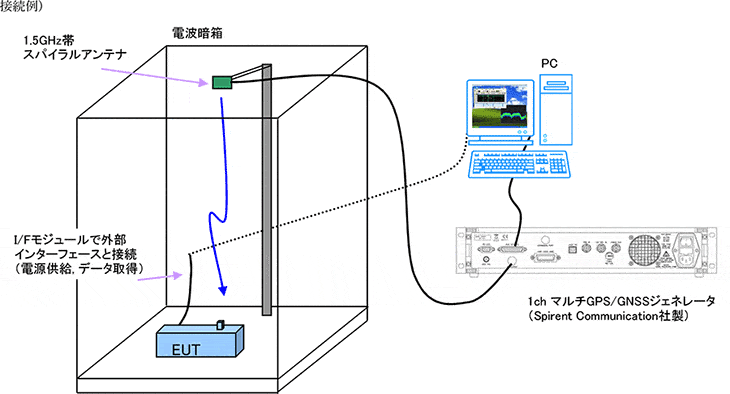

図-接続例

【仕様概略】

  • 電波暗箱(電波吸収体 1.5GHz@20dB対応) 内寸:400(W)×400(D)×400(H)m m 以上
  • 1.5GHz帯用スパイラルアンテナ(右旋円偏波)
  • アンテナ固定用冶具 (送信用スパイラルアンテナとEUTとの距離を400mm確保)
  • インターフェースモジュール(外部制御用のインターフェース)を設置
  • 1ch マルチGPS/GNSSジェネレータ(Spirent製:RF出力レベル調整,ドップラー,PRN(衛星番号)設定,CW(無変調連続波)出力)

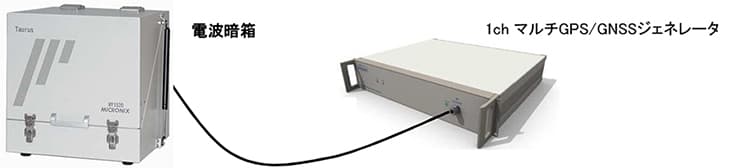

図-仕様概略

システム構成・価格

電波暗箱
インターフェースモジュール
GPS用スパイラルアンテナ
アンテナ取付用冶具
※1ch マルチGPS/GNSSジェネレータ
※その他 ケーブル及びアダプタ

※ご相談ください。ご要望に沿った評価システムを提案させて頂きます。
※PC等別途必要な機器があります。
※詳細は弊社営業担当までお問合せ下さい。 ※仕様・形状は、事前の断りなしに変更されることがあります。
