携帯電話端末の無線系評価

アプリケーション

開発・生産現場周辺の不要な電波を極力抑えた環境を作り出す事で、携帯電話端末の無線系の評価が可能となります。

ソリューション

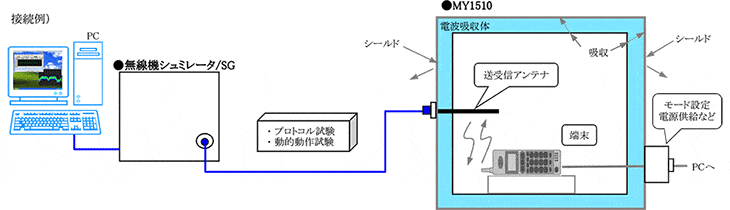

① エアー接続でのプロトコル(レイヤ1~3)試験

  • 無線機シミュレータと電波暗箱内部に設置された端末に対して電波暗箱内部に取付けた送受信アンテナにて、双方向接続が行える環境に設定。
  • 無線機シミュレータを使用して、各プロトコル(レイヤー1~3)試験を実施します。
図-接続例

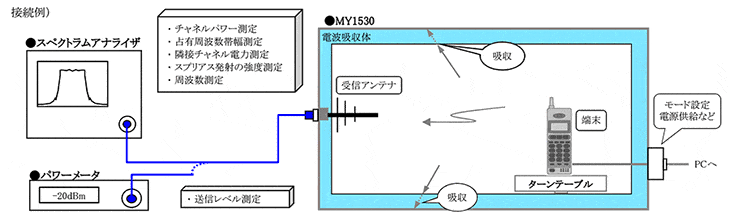

② エアー接続による無線通信機器の送信特性試験

  • ターンテーブルに設置された端末から発射される電波を、対向位置に取付けた受信アンテナで受け、電波暗箱外部に出力します。
  • 入出力端子にスペクトラムアナライザやパワーメータなどを接続する事によって、無線機側送信特性の各試験項目の評価が行えます。
図-接続例

システム構成・価格

➀ 小型 : 省スペースに

電波暗箱[MY1510]¥198,000
電波暗箱用I/Fモジュール[IFM1]¥99,000
ダイポールアンテナ(800MHz~1GHz用) ¥15,000~
ダイポールアンテナ(1.7~2.2GHz用)¥15,000~
合計価格(税抜き) ¥327,000 ~

➁ 大型 : アンテナ試験等に

電波暗箱[MY1530]¥1,080,000
電波暗箱用I/Fモジュール [IFM1] ¥99,000
電波暗箱用I/Fモジュール [IFM4] ¥98,000
ターンテーブル [MT103] ¥170,000
ダイポールアンテナ(800MHz~1GHz用) ¥15,000~
ダイポールアンテナ(1.7~2.2GHz用) ¥15,000~
合計価格(税抜き)¥1,477,000 ~

※詳細は弊社営業担当までお問合せ下さい。

製品紹介

電波暗箱/シールドボックス Taurusシリーズ MY1510
電波暗箱/シールドボックス Taurusシリーズ MY1510

軽量で持ち運びも便利な小型サイズ。 20万円以下と大変お求め易い価格でのご提案。

電波暗箱/シールドボックス Taurusシリーズ MY1530

大きな試験物に対応した大型サイズ。 オプションでターンテーブルを装着可能。

電波暗箱/シールドボックス Taurusシリーズ I/Fモジュール

Taurusシリーズは、小型、中型、大型の各サイズに共通なI/Fモジュールを用意しています。 使用目的に応じたI/Fモジュールを選択することができます。

ポータブルアンテナ

低VSWRにより、各種無線機器の送受信用途に最適。
半波長ダイポールアンテナと同様の特性。

ターンテーブルユニット MT103

MY1530 /1530N 用のターンテーブルユニット。
