300MHz~3GHzまでのEMI(エミッション)の簡易的な相対比較測定に最適

アプリケーション

一般的に放射EMI(エミッション)の測定において、電波暗室を使用した正式試験では多くの時間と費用を要します。
当システムは正式試験を行う前の事前評価またはデバッグ用途として、相対的な評価を行うことができます。
近傍界での測定である為、電波暗室との相関は必ずしも『= イコール』とは難しいですが、ノイズ対策を行った際に対策が充分であるかの
目安(対策前と対策後での相対評価)としてご使用頂けます。
また、専用のソフトウェア(MAS530)を使用することで、ピーク測定は当然ながらQP(準尖塔)値の測定も可能となります。

ソリューション

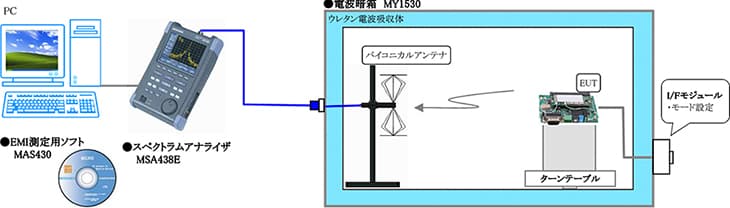

接続ブロック図
  • EMI用スペクトラムアナライザ/MSA538Eは、EMI試験を行う際に必要とされる機能(QP・平均値検波とRBW:9kHz・120kHz・1MHz:[6dB])を備えており、EMI測定に最適な仕様となっています。
    EMI試験の事前試験用として、対策工数の削減・測定サイトの使用回数を削減でき、ランニングコストを大幅に削減できます。
  • 専用のEMI測定ソフト/MAS530を使用すると、測定帯域・閾値の設定等、必要なパラメータを簡易的に設定できます。
  • 放射ノイズ・伝導ノイズ測定の両方に対応でき、EMI対策を総合的に支援します。また、オプションの磁界プローブを使ってプリント回路基板の磁界測定を行うことにより、ノイズの発生源を特定する事ができます。

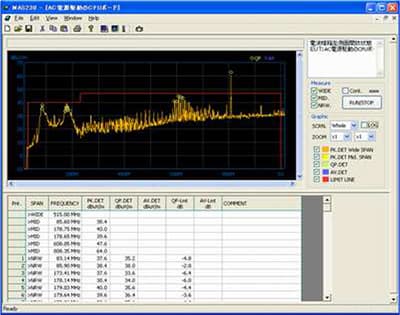

EMI測定用ソフト(MAS530) 測定画面例

システム構成・価格

EMI測定を手元で且つ簡単に測定できるツールとして、安価で実現する事ができます。

電波暗箱[MY1530]/手動ターンテーブル[MT103]¥1,250,000
IFモジュール[IFM2]/IFモジュール[IFM4]¥205,000
バイコニカルアンテナ[MAN150]/MAN150用スタンド¥707,000
EMIシステム試験調整費¥220,000
スペクトラムアナライザ[MSA538E]¥889,000
リチウムイオン電池[MB400]¥21,600
EMI測定ソフトウェア[MAS530]/USBケーブル[MI400]¥101,500
ローノイズアンプ[MAP302]¥238,000
同軸ケーブル[MC201]/同軸ケーブル[MC204]x2本/変換アダプタ[MA306]¥81,700
合計価格(税抜き)¥3,713,800

※詳細は弊社営業担当までお問合せ下さい。

製品紹介

EMIトータル試験システム MR2300

当社のスペクトラムアナライザ技術、電波暗箱技術およびアンテナ技術を結集した統合システム

電波暗箱/シールドボックス Taurusシリーズ MY1530

大きな試験物に対応した大型サイズ。 オプションでターンテーブルを装着可能。

ターンテーブルユニット MT103

MY1530 /1530N 用のターンテーブルユニット。

電波暗箱/シールドボックス Taurusシリーズ I/Fモジュール

Taurusシリーズは、小型、中型、大型の各サイズに共通なI/Fモジュールを用意しています。 使用目的に応じたI/Fモジュールを選択することができます。

バイコニカルアンテナ MAN150/MAN150B

放射エミッションの簡易測定に好適。
水平と垂直偏波の放射ノイズ測定を手軽に行うことができます。

シグナルアナライザ MSA538E

EMI測定機能搭載モデル
■測定周波数:20kHz~3.3GHz

バッテリ リチウムイオン電池 MB400

合機種:MSA400/500シリーズ

EMI測定用PCソフトウェア MAS430/530

スペクトラムアナライザの操作やEMI規格に不慣れであっても簡単に使用可能なソフトウェア。

通信ケーブル MI400

USBケーブル

低雑音アンプ MAP301/302

放射ノイズ測定に最適。

同軸ケーブル

周波数帯域、コネクタおよび長さ毎に多種の同軸ケーブルを取り揃えています。

変換アダプタ

50Ω/75Ω変換アダプタ、50Ω/50Ω変換アダプタおよび75Ω/75Ω変換アダプタをコネクタの種類毎に多種取り揃えています。
