スペアナのノイズフロアと内部アッテネータ(ATT)の関係について説明します。

アプリケーション

下図はスペアナの簡易ブロック図になります。ミクサの入力に適切なレベル以上の信号が加えられると飽和により高調波ひずみやスプリアスが発生し、正しい測定が行えなくなります。それを防ぐためにミキサの前に内部ATTが挿入されています。

スペアナ簡易ブロック図

RF信号が無入力の状態のノイズフロアをスペアナの内部ATTを変更して測定した結果を以下に示します。
(MSAシリーズでは、基準レベルの設定値で内部ATT値が自動に設定されます。取扱説明書の「基準レベルとATT・AMPの関係」をご参照ください。)

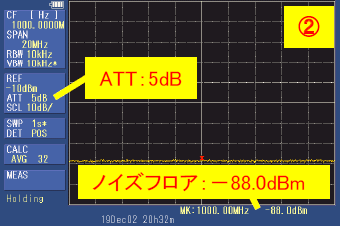

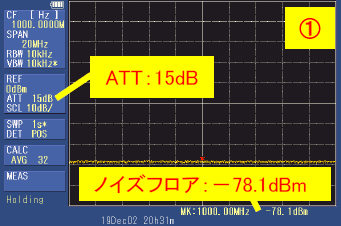

①→②のように内部ATTを10dB下げると、ノイズフロアも同様に10dB減少しています。

ノイズフロアは内部ATTより後段の回路で決まっていますので、内部ATTの変動量がそのままノイズフロアに対応します。

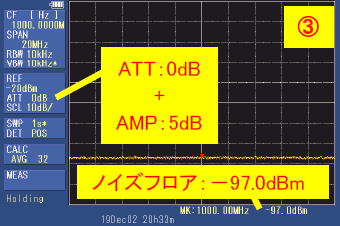

②→③の場合は、内部ATTを5dB下げ、内部アンプ(AMP) 5dBが追加されています。
単純に考えた場合はノイズフロアは10dB減少しますが、内部AMPのノイズが加わるため 9dB減少となっています。

スペアナの外部にATTやAMPを接続した場合にも、同様にノイズフロアが変動するため、その点を考慮して使用する必要があります。
