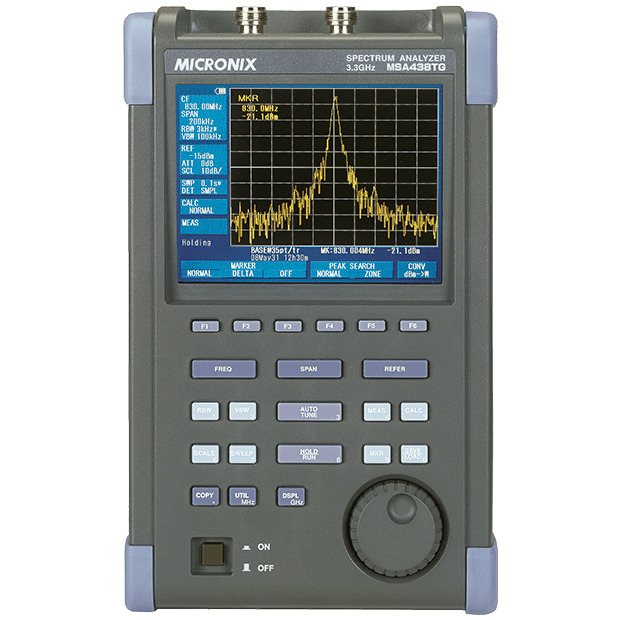

スペクトラムアナライザ MSA438TG

トラッキングジェネレータ搭載モデル
■測定周波数:50kHz~3.3GHz

¥698,000

スペック

測定周波数50kHz~3.3GHz
応用分野電子デバイス・回路の周波数特性測定、やリターンロス測定
メジャリング機能チャネルパワー測定、隣接チャネル漏洩電力測定、占有周波数帯幅測定、電界強度測定、磁界強度測定
平均ノイズレベル
  • 代表値:-127dBm@1GHz
  • 掃引モード:-117dBm@cf 1GHz,RBW 3kHz
トラッキングジェネレータ搭載

トラッキングジェネレータを搭載したことにより、フィルタ、増幅器、電子デバイスあるいは電子回路の振幅周波数特性の測定と評価を行うことができます。

■トラッキングジェネレータ仕様

  • 出力周波数:5MHz~3.3GHz
  • 出力レベル:-10dBm±1dB@1GHz
  • 出力レベル平坦性:±1.5dB
  • ノーマライズ機能:入力レベルの周波数特性を画面上平坦に補正する。
  • 出力インピーダンス:50Ω
  • 出力VSWR:2.0以下
  • 出力コネクタ:N(J)コネクタ

さらに、下記オプションを接続することができます。

  • DTFアダプタ MA430
    ケーブルの障害位置や正常ケーブルの長さを測定できます。

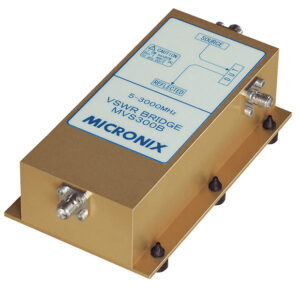

  • VSWRブリッジ MVS300B
    電子デバイスや回路のリターンロスを測定できます。測定周波数範囲は5MHz~3GHzです。
